Effizientes PIC Wafer Testing

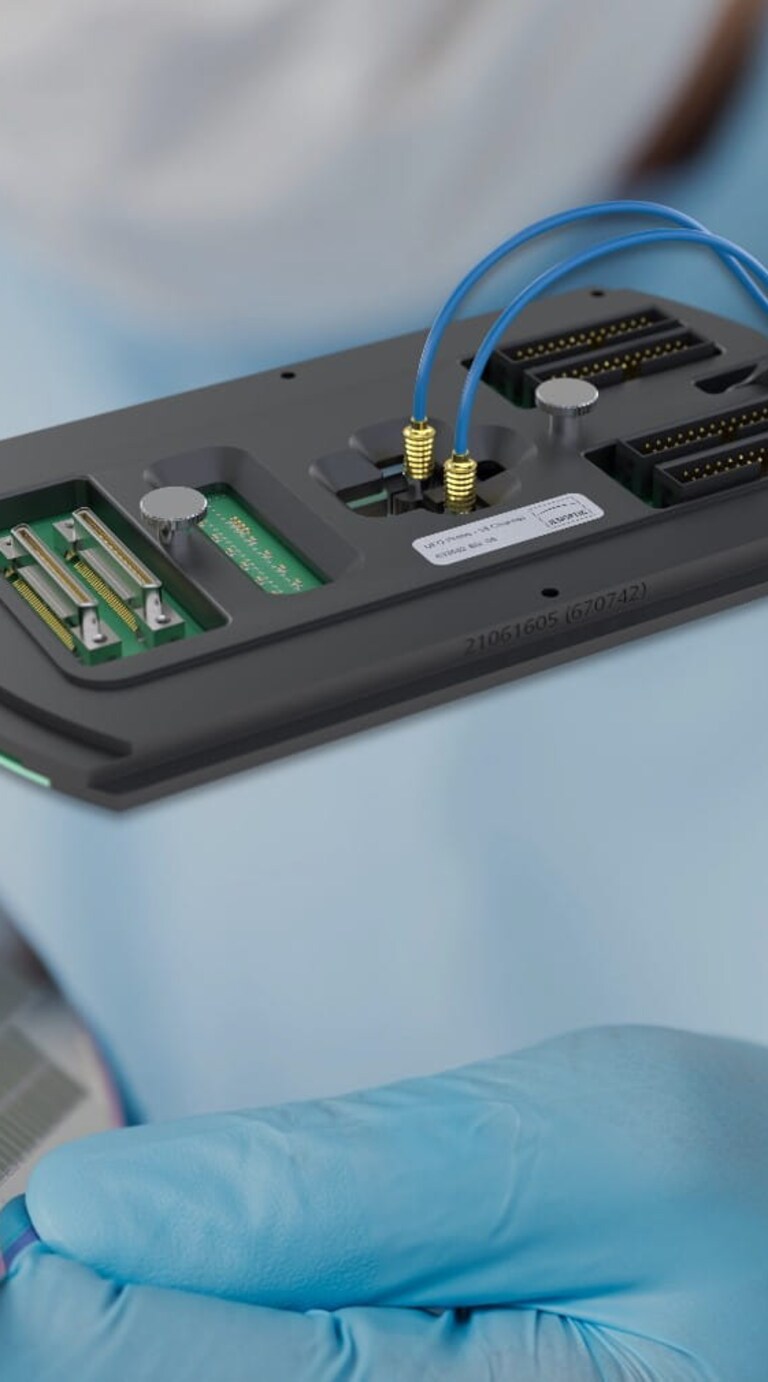

Die opto-elektronische UFO Probe®Card ermöglicht das Hochvolumen-Testen von PICs für die nächste Generation von Halbleitern.

Photonisch-integrierte Schaltkreise (PICs) sind die Chips der Zukunft. Sie vereinen optische und elektrische Funktionalitäten auf einem Chip. Diese sogenannte “Integrierte Photonik“ ermöglicht neueste Anwendungen wie Künstliche Intelligenz (KI) oder auch Quantencomputer. Sie unterstützt - als Herzstück von Millionen von optischen Transceivern - das rasant ansteigende Datenübertragungs- und -verarbeitungsaufkommen in Datencentern weltweit.

Weil jeder funktionstüchtige Chip zählt

Die steigende Chip‑Komplexität und das Ziel, Kosten durch Skaleneffekte zu senken, treiben die Nachfrage nach schnellen, automatisierten und parallelisierten Wafer‑Level‑Tests. Damit diese Tests zuverlässig und reproduzierbar sind, sollten sie idealerweise standardisiert und in einer einheitlichen Testumgebung durchgeführt werden. Nur so lassen sich die hohen Erträge und niedrigen Ausschussraten erreichen, die moderne Silicon‑Photonics‑Fabs benötigen.

Bedürfnisse der Chiphersteller

  • Erhöhung der Chipkomplexität und des Integrationsgrades (SoC) durch monolithische oder heterogene Integration von Optik und Elektronik
  • Skaleneffekte zur Kostenoptimierung
  • Testlösungen mit großem Durchsatz für die Hochvolumenfertigung
  • Serienfertigung mit hoher Ausbeute zur Reduzierung von Ausschuss und Verlusten
  • Automatisierte Testlösungen
  • Standardisierte Tests

Herausforderungen für das Silicon Photonics Testing

  • Testlösungen mit hohem Durchsatz (geeignet für Fab-Anforderungen)
  •  Elektronisch-photonische (Wafer-Level-) Prüfung
  •  Automatisierte Testgeräte
  •  Hochparallele Tests
  •  Funktionstests von PICs zu einem frühen Zeitpunkt im Prozess sind entscheidend für   höhere Erträge
  •  Standardisierung der Testumgebung und -verfahren erforderlich, um konsistente und vorhersagbare Tests von Siliziumphotonik zu ermöglichen.

Kostenlose Webinar-Aufzeichnung: Gleich anschauen und mehr erfahren!

Kein Alt Text hinterlegt.

“Just the right PIC – How advanced test concepts enable fast PIC wafer-level tests!”

In diesem exklusiven Webinar‑Mitschnitt geben Tobias Gnausch (Jenoptik) und Sylwester Latkowski (TU Eindhoven) wertvolle Einblicke in die folgenden Themen:

  • Charakterisierung vs. Testen: Wo liegen die Unterschiede und warum beide unverzichtbar sind.
  • Standardisierung als Fundament: Wie einheitliche Test‑Standards die Basis für Hochvolumenfertigung bilden.
  • Optoelektronische Test‑Methoden: Praktische Ansätze, mit denen Sie die Effizienz Ihrer Wafer‑Produktion spürbar steigern.
  • Zuverlässiges Testen ohne „Active Alignment“: Innovative Techniken , die aufwändige Alignments überflüssig machen und gleichzeitig höchste Messgenauigkeit garantieren.

Die Welt beschleunigen

Dank Photonisch Integrierter Schaltungkreise (PICs) wird Optik zum Schlüssel für schnelle und wachsende Datenkommunikation. Die UFO Probe®-Technologie für PIC-Wafer-Level-Tests setzt neue Maßstäbe und verbindet die Gegenwart mit der Zukunft.
HTML picture-Element

Maßgeschneidert für verschiedene Anwendungen

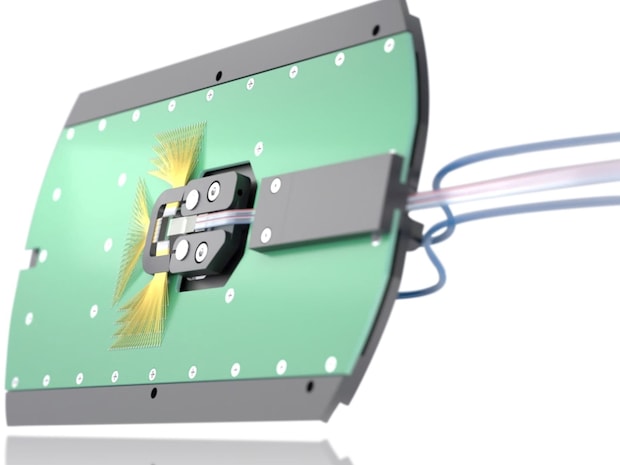

Im Gegensatz zu klassischen Testlösungen, die optische und elektrische Probe-Cards getrennt verwenden, vereint Jenoptik ein elektrisches und ein optisches Testmodul in einer einzigen, kompakten Prüfkarte. Diese Prüfkarte wird kundenspezifisch aufgesetzt und kombiniert Jenoptiks Expertise im Bereich Optik und Photonik mit der etablierten Nadeltechnologie führender Hersteller.

Je nach Anforderungen wird die UFO Probe® Card für Ihre spezifischen Bedürfnisse konfiguriert und hergestellt. Hier sind drei Beispiele für bereits umgesetzte ProbeCard-Konfigurationen. Sprechen Sie uns an, um Ihre individuellen Wünsche zu besprechen.

Kein Alt Text hinterlegt.

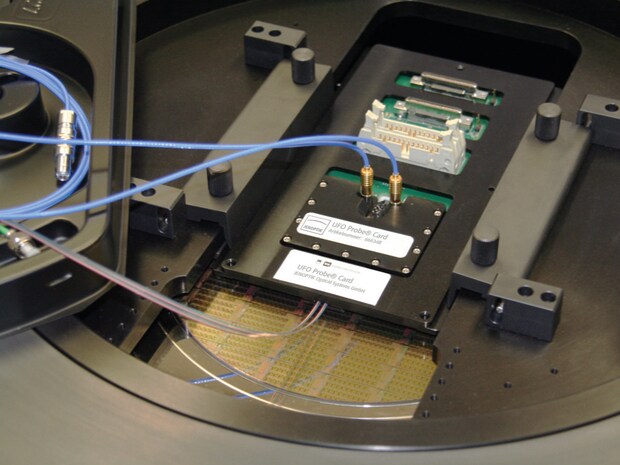

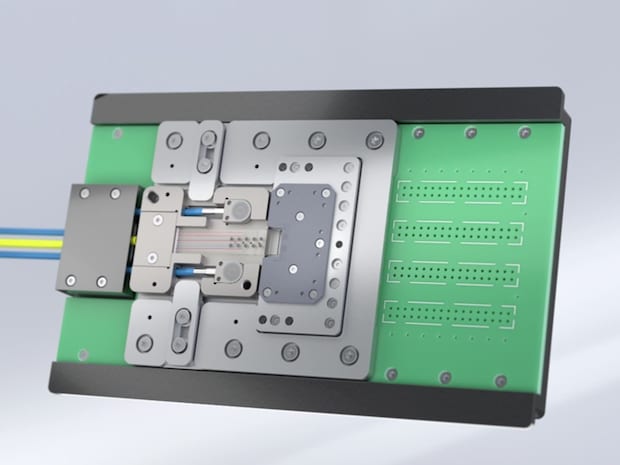

UFO Probe® Cantilever im Eurocard Format

  • Für vertikal emittierende PICs
  • Monolithisch integriertes optisches Modul mit standardisierten oder individuellen Ein- bzw. Ausgängen
  • Cantilever-Nadeltechnologie mit einigen 100ten von Nadeln
  • Standardprober Interface: Eurokartenformat
  • Integrierter Abstandssensor.

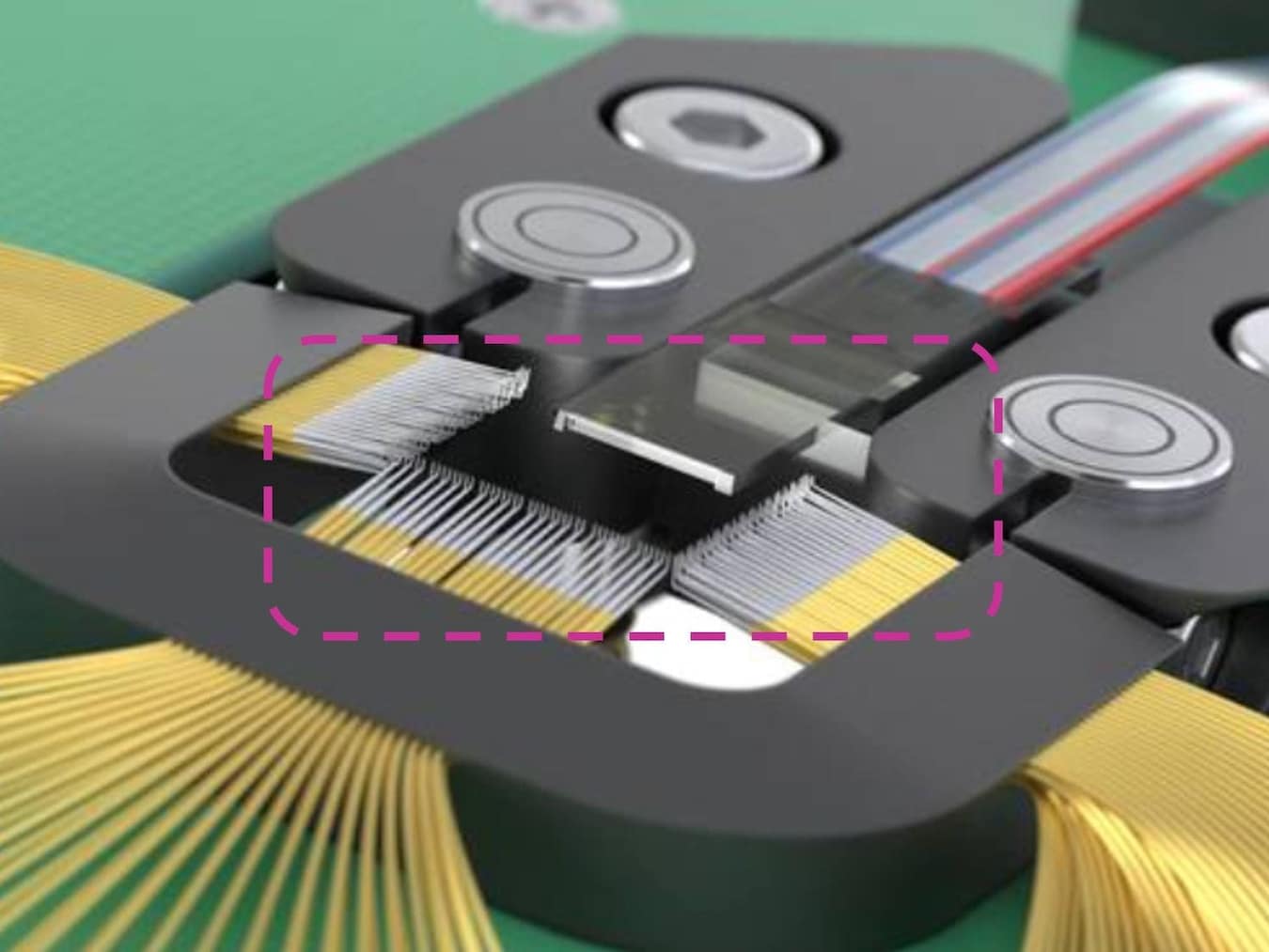

UFO Probe® Vertical im Eurocard Fomat

Generelle Funktionsweise analog zu Funktionsweise der UFO Probe Cantilever aber insbesondere geeignet für…

  • Hohe Nadelanzahl mit bis mehreren 10,000 Nadeln und darüber hinaus
  • Kleinste Nadelgrößen und –Abstände bis zu >40µm
  • Testen von Pad und Bump
  • Geeignet für Multi-DUT (Multi-chip) und Hochfrequenz (HF) testing.
Kein Alt Text hinterlegt.

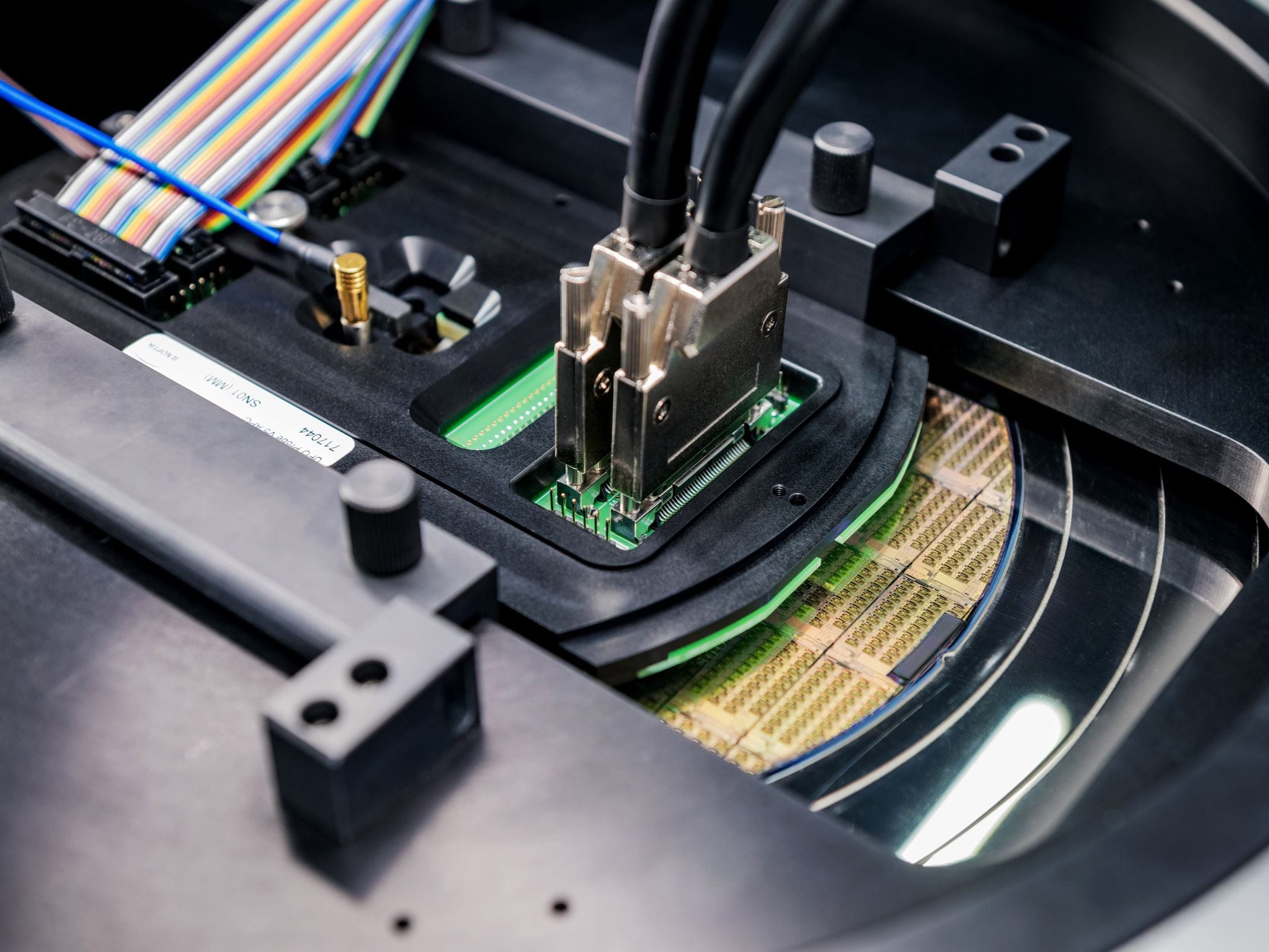

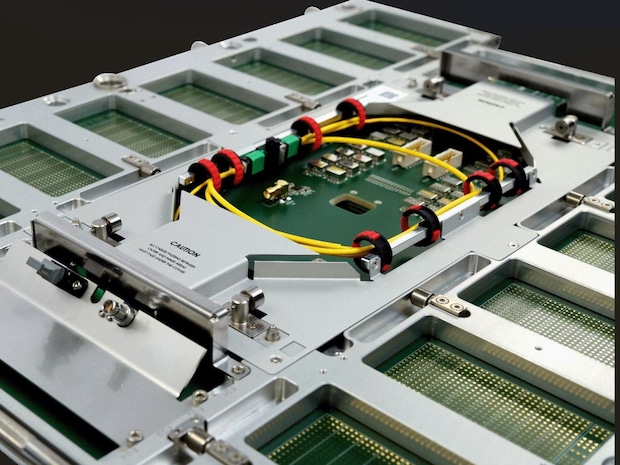

UFO Probe® Vertical im ATE Format

  • Direct-docking Ausführung
  • Schnittstelle für System-Integration in ATE-Plattformen (automated test equipment), wie Advantest V93000 oderTeradyne UltraFlex
  • Für vertical emittierende PICs
  • Ideal für höchste Anzahl von elektrischen und optischen Kontakten sowie für Multi-DUT Testing.

Maßgeschneiderte UFO Probe® Card für Ihren Erfolg

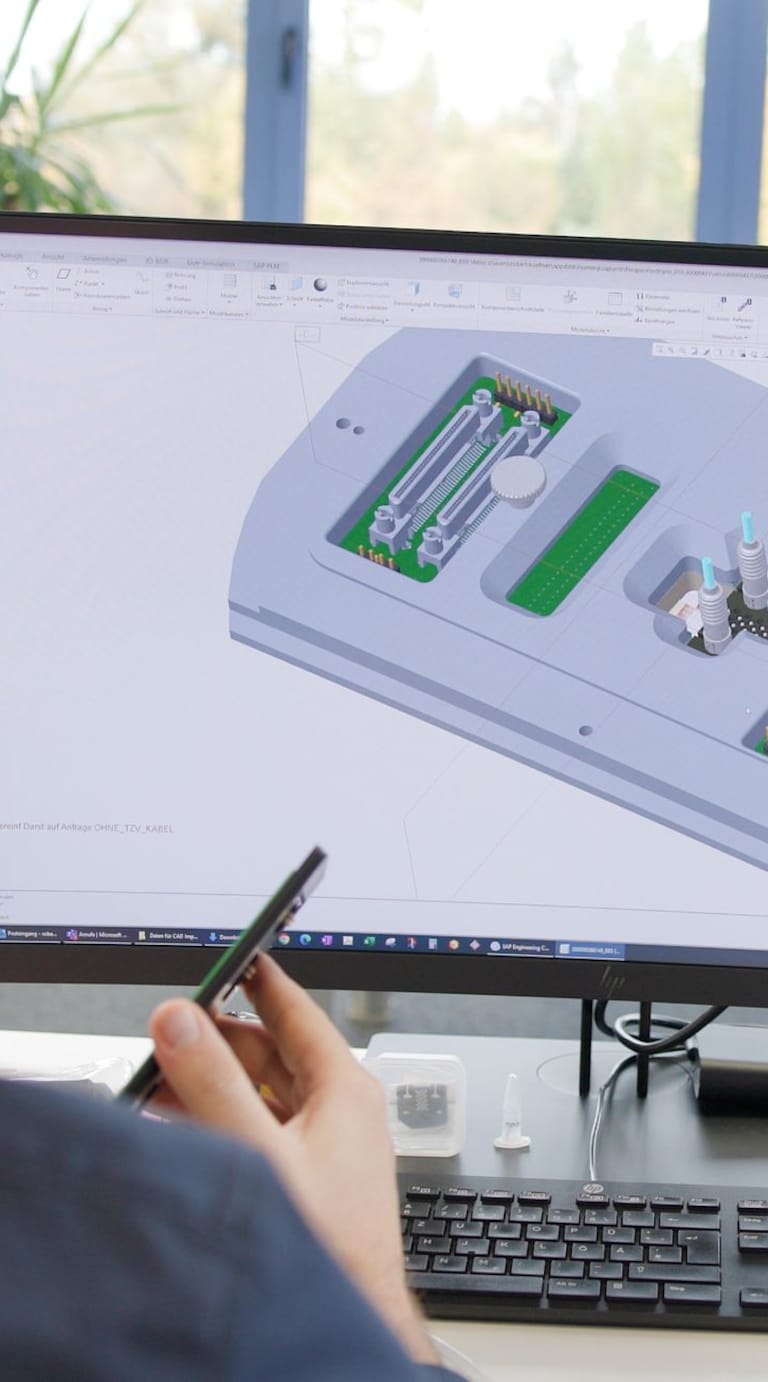

Basierend auf der UFO Probe®-Technologie entwickeln wir für Sie eine kundenpsezifische opto-elektronische Probe Card, die den komplexen Anforderungen Ihrer Anwendung gerecht wird. Angefangen bei den gewünschten Schnittstellen, der Nadeltechnologie, der geforderten Wellenlänge u.a.: die UFO Probe wird immer auf das jeweilige Wafer-Layout zugeschnitten. Weitere Details finden Sie in den Spezifikationen.
HTML picture-Element

Alle Vorteile auf einen Blick

Fortschritt

Einen Schritt voraus sein: Die innovative 2-in-1-Testlösung erweitert das PIC-Ökosystem und ermöglicht die Großserienproduktion von Hochleistungs-Chips.

Innovation

Zum ersten Mal: Kombiniert optisches sowie elektrisches Prüfmodul in nur einer Probe Card - zur zeitsparenden Qualifizierung ohne aufwendiges aktives Ausrichten.

Qualität

Identifizierung Known-Good-Dies: Erhalten Sie vollständige Informationen über die Funktionstüchtigkeit von PICs in der frühen Phase der Waferproduktion, um die Kosten in den folgenden Produktionsschritten zu senken.

Integration

Nutze, was vorhanden ist: Die UFO Probe® Card funktioniert auf vorhandenen Standard-IC-Waferprobern oder IC-Testgeräten.

Effizienz

Reduzierte Testzeit: Der Ausrichtungsschritt ist nur einmal pro Wafer erforderlich, nicht einmal pro PIC.

Flexibilität

Eine Plattform - viele Möglichkeiten: Die UFO Probe® ist für viele Anwendungen geeignet und kann individuell an Ihre Bedürfnisse angepasst werden.

Auf bestehendes und etabliertes IC-Test-Ökosystem aufbauen

Die Prüfung optischer und elektrischer Funktionalitäten ist ein entscheidender Faktor in der Waferherstellung. Besonders in der Hochvolumenfertigung ist es essenziell, sowohl Test- als auch Rüstzeiten gering, die Ausbeute jedoch möglichst hochzuhalten, um wirtschaftlich zu bleiben. Hier bietet die UFO Probe® Card einen cleveren Lösungsansatz, der die Nutzung etablierter, über Jahrzehnte ausgebauter Testinfrastruktur für ICs vorsieht.

Kein Alt Text hinterlegt.
„Ziel war es, das Rad nicht neu zu erfinden, sondern die bestehenden Strukturen und Prozesse für die neuen Anforderungen im Bereich SiPh nutzbar zu machen.“ sagt Dr. Christian Karras, Advisor Expert System Development bei Jenoptik und Teil des Projektteams zur opto-elektronischen Prüfkarte. „Das patentierte optische Verfahren der UFO Probe® Card kombiniert herkömmliche Nadeltechnologie (Cantilever, Vertical...) mit einem neuartigen, optischen Abtastverfahren in einer Prüfkarte, um zeitgleich optische und elektrische Funktionalitäten von PICs testen zu können.Dieser optische Ansatz ist dabei so konzipiert, dass er unempfindlich gegenüber den Ausrichtungstoleranzen des Waferprobers ist. Die Jenoptik Probecards können daher in handelsüblichen Waferprobern betrieben und neben der Nutzung im Probecard-Halter auch in Direct-Docking-Lösungen in Automated-Test-Equipment-(ATE) integriert werden.“ führt Karras weiter aus.

Probecard-Anwendungen von heute und morgen

Die derzeitige UFO Probe® Technologie ist speziell für Wafer-Tests von photonisch integrierten Schaltkreisen (PICs) insbesondere für optische Transceiver ausgelegt. Weitere Anwendungsgebiete sind: LEDs/ MicroLEDs, VCSEL, Photodioden, MEMS-Spiegel und PCM-Strukturen.

Einfache Integration in bestehende IC-Testsysteme und ATE-Plattformen

Beim Wafer-Level-Test fungiert die Probecard als Schnittstelle zwischen dem Halbleiterwafer und dem Testsystem. Sie stellt präzise elektrischen Kontakt sowie die zuverlässige Ein- und Auskopplung optischer Signale sicher und gewährleistet damit die Signalintegrität. Dank ihres modularen Designs lässt sich die UFO Probe Card problemlos in bestehendes IC-Testequipment integrieren, was technische Anpassungen minimiert und Arbeitsabläufe optimiert.

ATE-Systemschnittstelle für die plattformspezifische Integration

Für das automatisierte Testen von Wafern mit sogenannten Direct-Docking-Lösungen ist die UFO Probe Technologie in einer speziell dafür ausgelegten Prüfkarte umgesetzt worden. Diese erfüllt die mechanischen und elektrischen Anforderungen wichtiger ATE-Plattformen, beispielsweise Advantest V93000 oder TeradyneUltraFlex . Die Steckverbinder richten über kundenspezifische Signalzuordnungen und mechanische Andockpräzision Tausende von Kanälen auf die Kontaktstellen der Probecard aus.

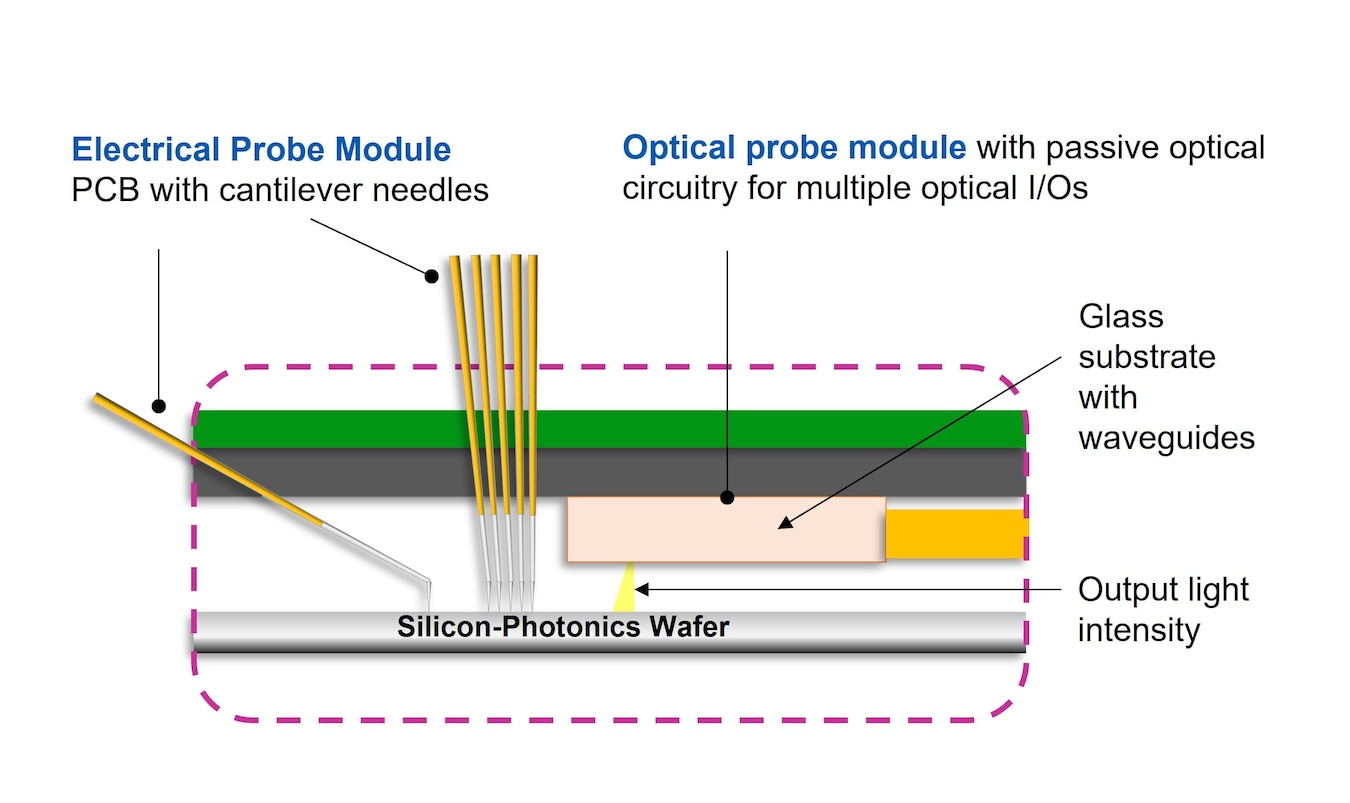

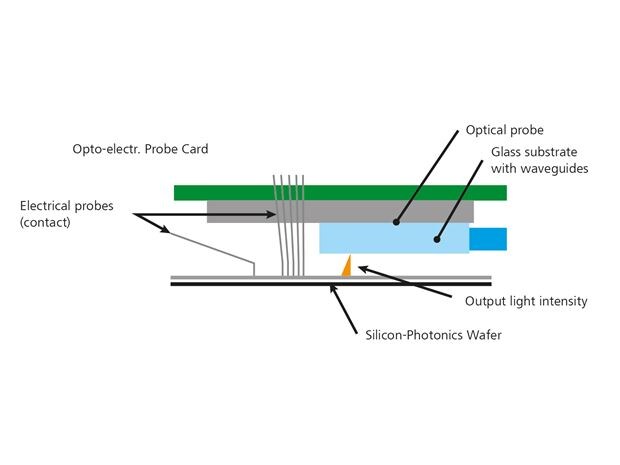

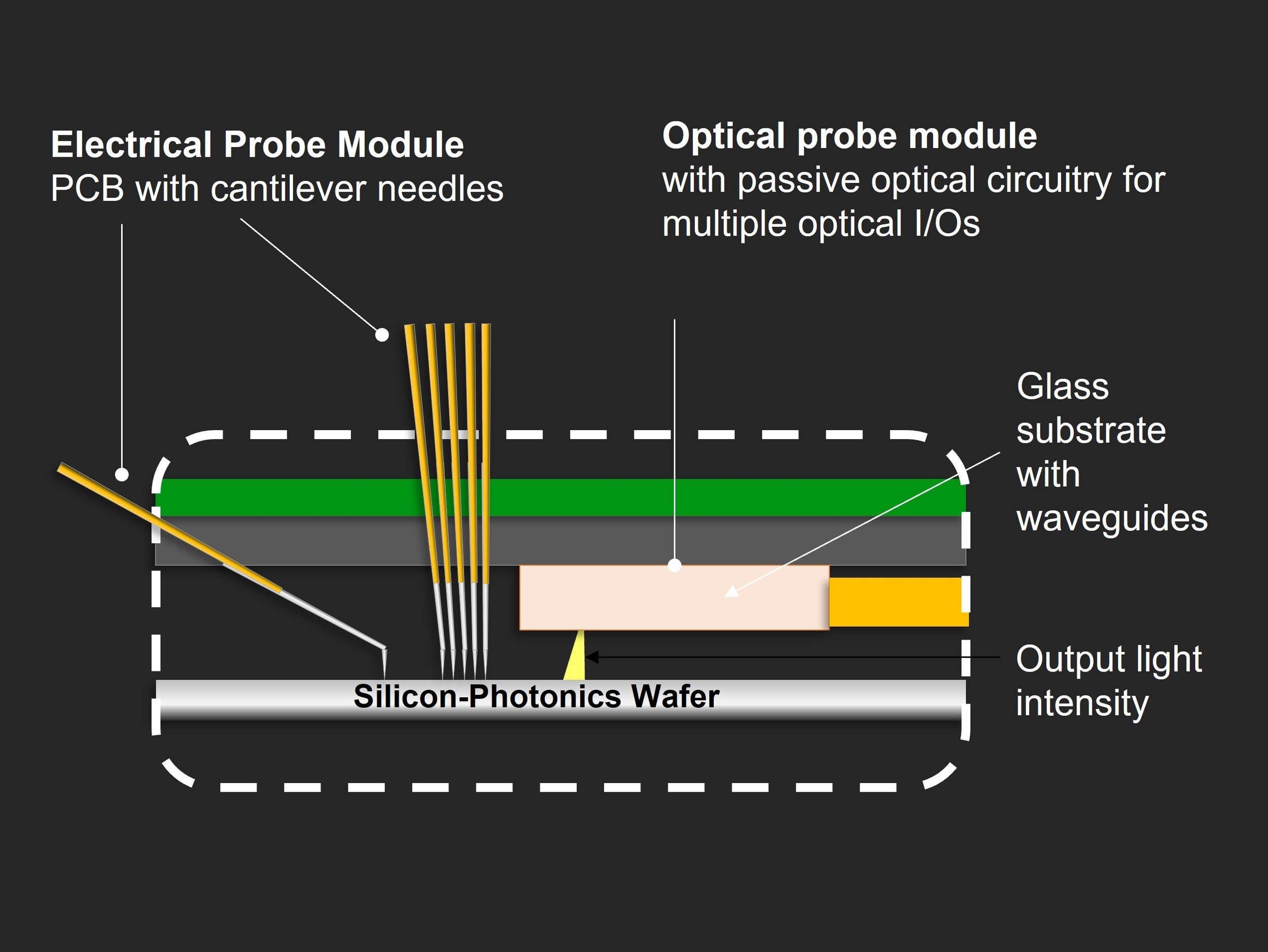

Kombination aus neuartigem optischen Konzept und bewährter Nadeltechnologie

  • Monolithisch integriertes optisches Modul
  • Alignment-insensitive optische Kopplung für vertikal emittierende PICs (kompensiert Probertolerenzen)
  • Simultanes Kontaktieren optischer und elektrischer Schnittstellen des Chips
  • Verwendung von felderprobten Nadeltechnologien
  • Standardschnittstellen zu Tester und Waferprober

Technische Details der opto-elektronischen UFO Probe® Card

SpezifikationenAktuelle GenerationNächste Generationen

Zu prüfendes Bauteil
(Device under test / DUT)

Elektronische und photonische integrierte Schaltung (EPIC); Optische Transceiver für Datenübertragungs- und Telekommunikationsanwendungen

EPIC für Transceiver, Photodioden,
Biosensoren und Solid State LIDAR

Elektrische Nadeltechnologie

Cantilever und Vertical

Cantilever, Vertical / Advanced

Optisches Kopplungsprinzip DUT

Vertikale Kopplung

Vertikale Kopplung

Anzahl der optischen Eingänge/ Ausgänge (OI/OO)

Bis zu 32 oder mehr

<200

Pitch OI/OO

127µm, 250µm, flexibel für >250µm

flexibel

Layout Konfiguration von OI/OO -Arrays

Lineare Anordnung mit gleicher Richtung der Ein-/Ausgängen

Frei konfigurierbar

Kopplungswinkel

0° und 11.6° Standard, bis zu 20° nach Kundenwunsch

0° - 20°

Unterstützte Wellenlänge

1260 - 1625 nm (O/ L-band)

VIS bis NIR (U-Band)

Messung der Einfügedämpfung

Wiederholgenauigkeit: ~ 0.3 dB

Wiederholgenauigkeit Ziel: 0.1dB

RF-Messung

Bis zu 110 GHz, je nach Nadeltechnologie

GHz

Schnittstellen

Europakartenformat; ATE*

Europakartenformat,
ATE Schnittstelle

*currently without automatic optical docking

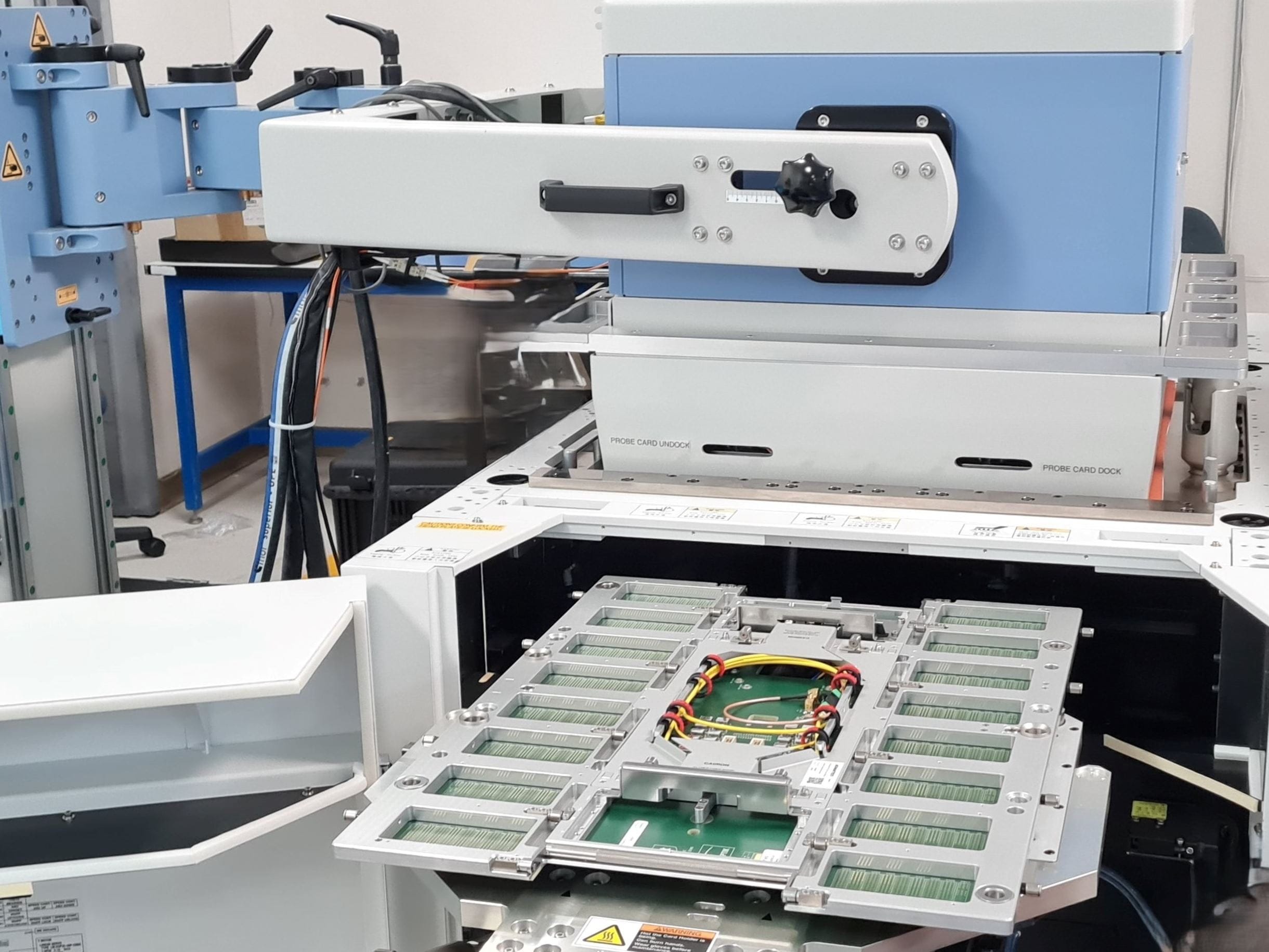

Testkapazit&#228;ten erweitern oder Testequipment auf PIC umstellen

Die UFO Probe® Card von Jenoptik bietet eine leistungsstarke und wirtschaftliche Lösung, um das seit Jahrzehnten etablierte IC-Test-Ökosystem für die zusätzlichen optischen Funktionen von PICs zu erweitern. Dabei gewährleistet sie hohe Testgenauigkeit und -geschwindigkeit, ohne die Benutzerfreundlichkeit zu verlieren.
HTML picture-Element
Kein Alt Text hinterlegt.

Erfolgreiche Erstintegration und Testreihen: Kundenfeedback zur UFO Probe® Card

  • Sicoya and Jenoptik stellen gemeinsamen Demonstrator einer opto-elektronischen Testlösung vor
  • Marvell integriert die UFO Probe® Card erfolgreich in die Serienfertigungslinie für optische Engines, wesentliche Komponenten von optischen Transceivern.

Vortrag von Marvell zur SW Test Asia 2024

Ihr Partner für PIC-Tests

Jenoptik verfügt über profunde Expertise und Know-how in der Mikrooptik und Optik und ist seit vielen Jahren ein kompetenter und wertvoller Partner der Halbleiterindustrie. Wir kennen und verstehen die Herausforderungen unserer Kunden und kombinieren diese mit unserer technischen Erfahrung und unserem Wissen, um innovative Lösungen zu schaffen, wie z.B. die UFO Probe® Card. Die dafür notwendigen Kompetenzen und die kontinuierliche Weiterentwicklung von Technologien ist nur ein Aspekt, den wir mit einem Ziel verfolgen: Sie weiterzubringen.

High-Performance von A bis Z - unsere Kompetenzen:

  • Konstruktion: Optisches Modul und allgemeine elektrische und optische probe cards
  • Fertigung und Supply Chain Management
  • Mikromontage und Alignment von optischen und elektrischen Modulen
  • Optischer Test und Verifikation im Labor: kundenspezifischer Prüfstand

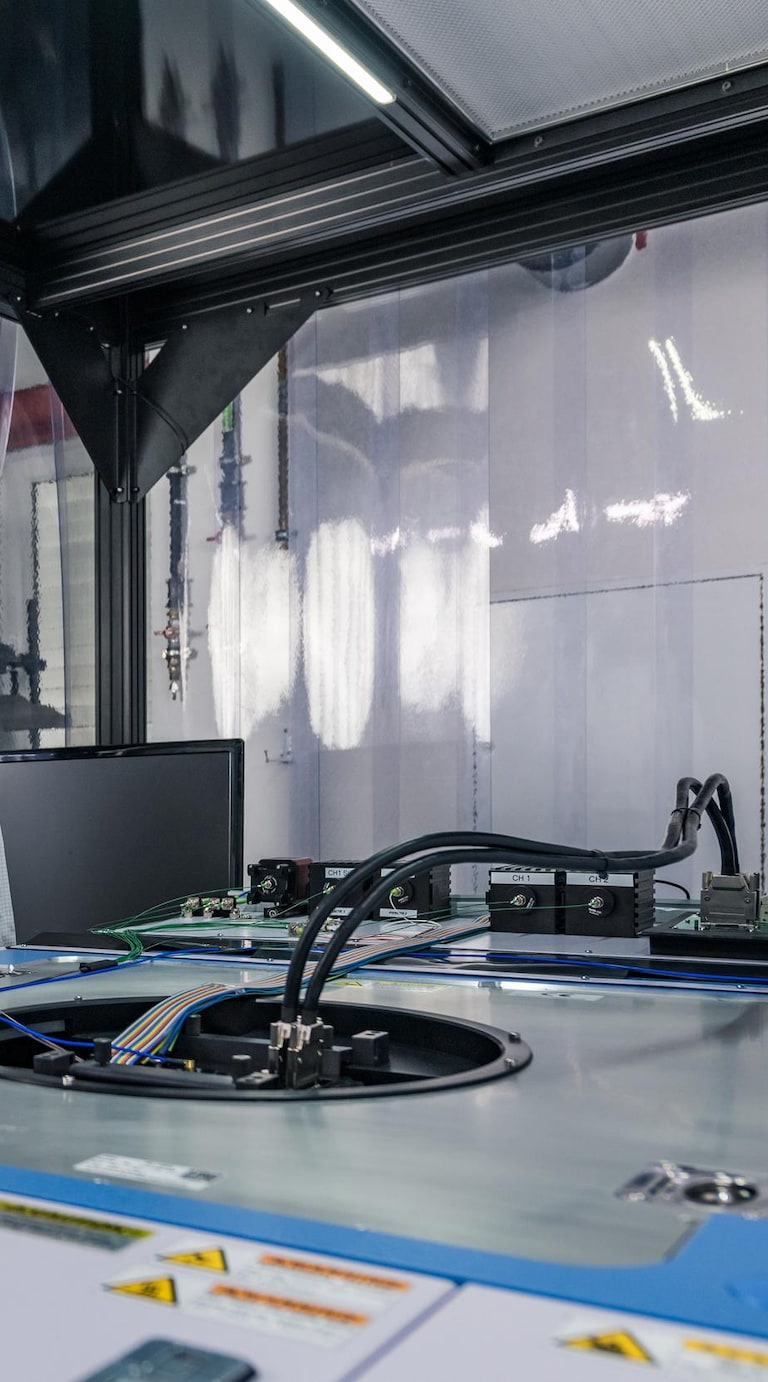

  • Test unter Fertigungsbedingungen: Accretech UF3000 Prober
Haben Sie Fragen? Unsere Experten helfen Ihnen gern!
Kontakt
Enrico Piechotka

Key Account Manager

Contact-tobias

Kontakt bearbeiten

Persönliche Angaben

Anrede

Ihr Anliegen

Die mit * gekennzeichneten Felder sind Pflichtfelder.

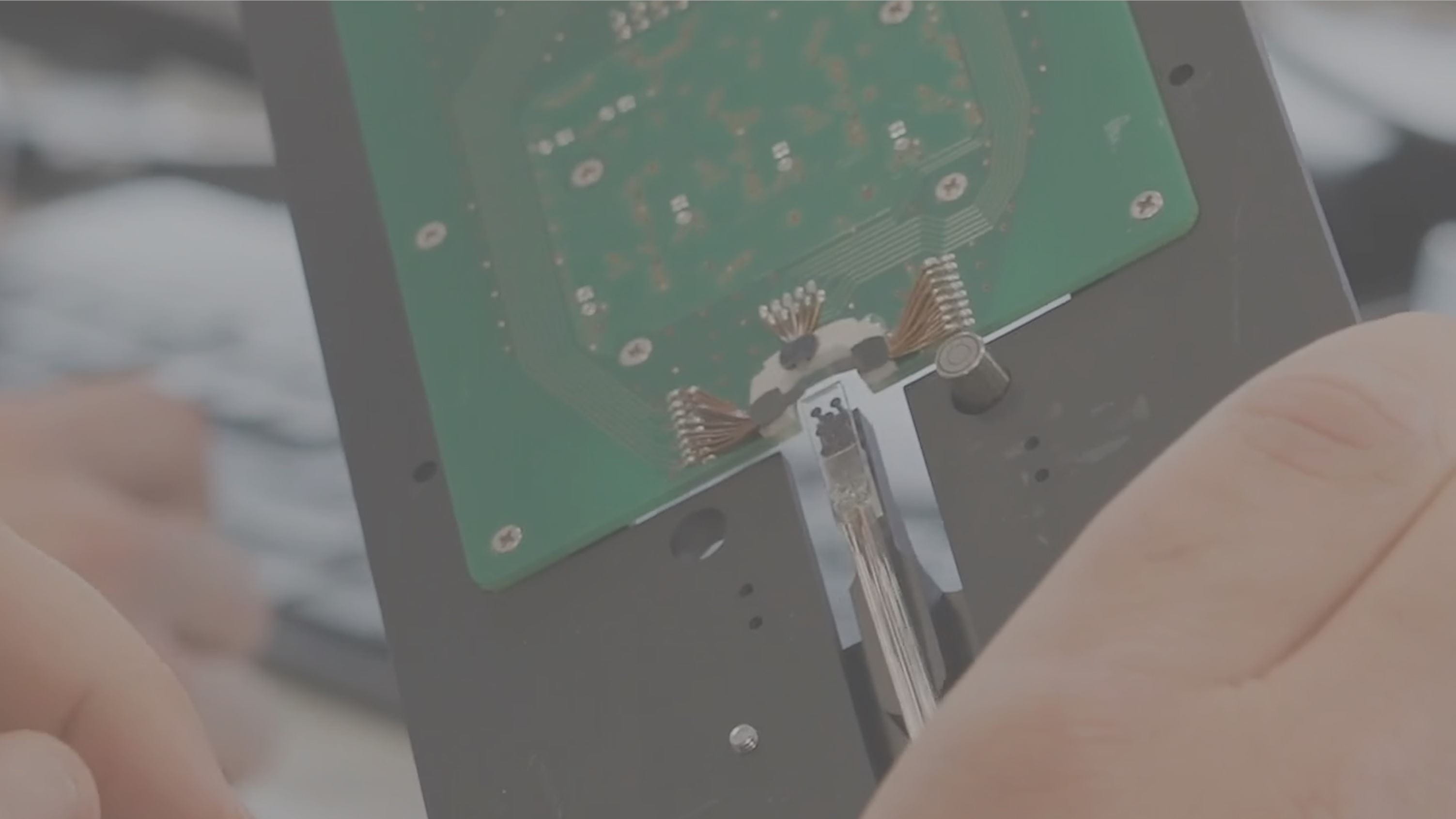

Video

Ausgezeichnet! Innovationspreis Thüringen 2022 für UFO Probe® Card

Jenoptik wurde am 30. November 2022 in Weimar, Thüringen für die neuartige opto-elektronische Prüfkarte zum Testen von PIC-Wafern mit dem Innovationspreis Thüringen 2022 in der Kategorie "Industrie & Material" ausgezeichnet. Nicht ganz 100 Bewerbungen sind in diesem Jahr beim STIFT Thüringen eingegangen. Jenoptik überzeugte die Fachjury mit seinem durchdachten Lösungsansatz für den steigenden Bedarf an photonischen Technologien in der Elektronik- und Halbleiterindustrie.
