LEDs: leistungsstark, energie-effizient und langlebig
Die LEDs von Jenoptik lassen sich problemlos in Ihre bestehenden Systeme integrieren und sind optimal an optoelektronische Applikationen anpassbar.
Die LEDs von Jenoptik arbeiten in den Spektralbereichen 650 und 850 Nanometer. Neben den Punktstrahler-LEDs bieten wir Ihnen auch Miniatur-LED-Displays. Unsere Miniaturdisplays können Sie in den Strahlengang von Ferngläsern oder anderen optischen Geräten einspiegeln. Dadurch sind Anzeige und Objekt gleichzeitig sichtbar.
Dank langjähriger Erfahrung und umfassendem Know-how fertigen unsere Experten LEDs, die Ihren individuellen Anforderungen exakt entsprechen. Dabei unterstützen wir Sie von der Planung und Entwicklung über die Serienproduktion bis hin zum Service.

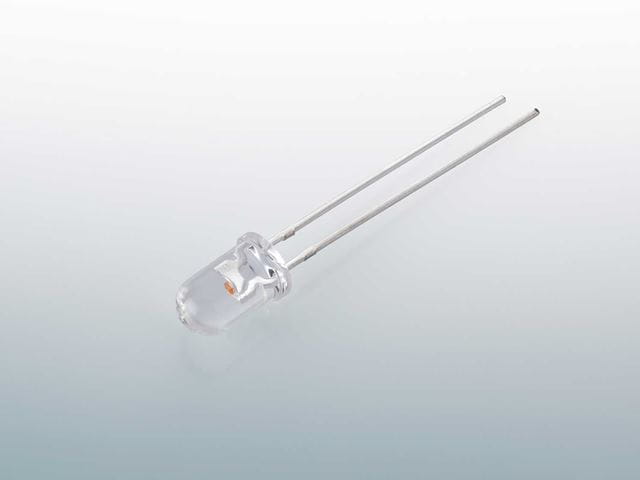

Punktstrahler sind im VIS- oder IR-Spektralbereich mit oder ohne vorkollimierender Optik erhältlich.
Die Punktstrahler-LEDs mit vorkollimierender Optik liefern ein scharf begrenztes und gleichmäßig ausgeleuchtetes Abbild ihrer Emissionsfläche. Die LED-Punktstrahler erreichen schon mit wenig Strom höchste Leistungsdichten. Deshalb eignen sie sich bestens als Alternative zu Laserstrahlquellen.
Rote Punktstrahler
Die roten LED-Punktstrahler emittieren bei einer Wellenlänge von 650 nm und sind besonders auf Energieeffizienz optimiert. Eine sichtbare Emission des roten Lichts ist je nach Punktdurchmesser bereits ab einem Strom von 300 nA zu erkennen. Dies garantiert eine sehr lange Batterielebensdauer in mobilen Endgeräten wie Reflexvisieren. Der kleinste von uns angebotene Punktdurchmesser beträgt 8 µm. Damit ist eine Überdeckung von nur einer Bogenminute (entspricht 1 MOA) erreichbar. So ermöglicht Ihnen dieser LED-Punktstrahler auch bei weit entfernten Objekten ein einwandfreies Absehen. Durch die sehr niedrigen Schaltzeiten können Sie die LED-Punktstrahler auch für die Datenübertragung verwenden. LED-Punktstrahler mit größeren Punktdurchmessern überzeugen durch eine hohe Strahlungsintensität. Sie eignen sich hervorragend für Lichtschranken. Je nach Kundenwunsch sind Punktdurchmesser bis 150 µm möglich.

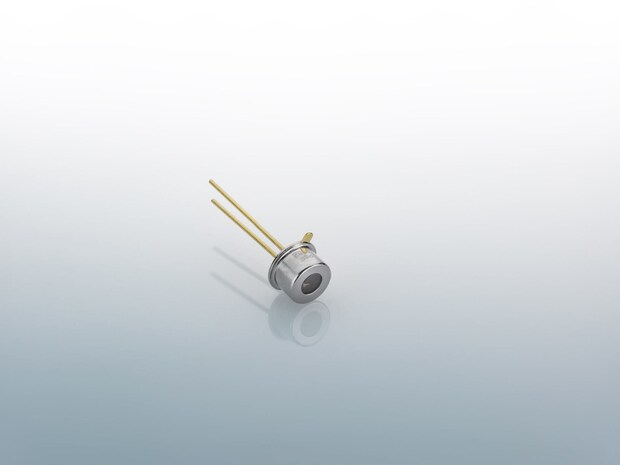

IR Punktstrahler

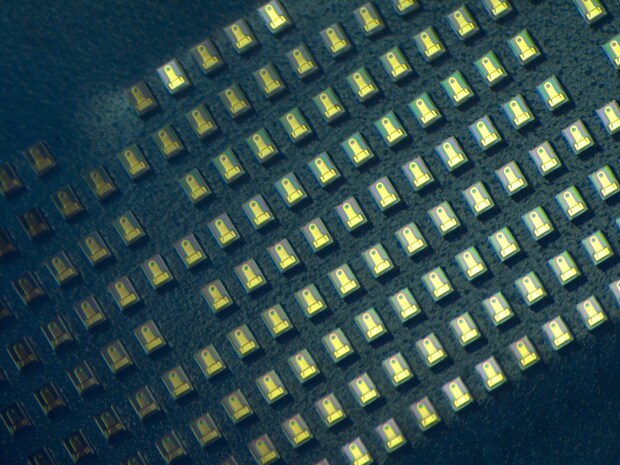

IR-Punktstrahler wurden speziell für Applikationen entwickelt, die hohe Ansprüche an Strahlstärke und Zuverlässigkeit erfordern. Sie arbeiten mit einer Emissionswellenlänge von 850 nm und werden mit Punktdurchmessern zwischen 25 µm und 150 µm gefertigt.
Im Vergleich zu herkömmlichen IR-LEDs überzeugen LED-Punktstrahler durch effektive Unterdrückung von unerwünschter Seitenstrahlung und einfachste Kollimierbarkeit. Aufgrund dieser besonderen Eigenschaften eignen sich IR-LED-Punktstrahler besonders gut als Strahlungsquelle in optischen Drehgebern. Außerdem garantieren sie eine effiziente Einkopplung in Lichtleitfasern für die Datenübertragung.
Vorteile Punktstrahler
- Hohe Präzision: Scharf abgegrenzter und gleichmäßig ausgeleuchteter Emissionsbereich
- Beeindruckende Leistung: hohe Strahlungsintensität
- Kostensparend: durch minimalen Stromverbrauch, dadurch lange Batterielebensdauer
- Mobiler Einsatz: kompakte Bauweise für Anwendungen mit begrenztem Platzangebot
- Individuell: breites Spektrum an Punktdurchmessern verfügbar; auch die Entwicklung von Sonderlösungen ist möglich
Anwendungsbereiche Punktstrahler
- Elektronikindustrie: Ersatz von VCSEL-Halbleiterlasern
- Medizintechnik: für Blutanalyse, Fluoreszenzmikroskopie und Analytik
- Sicherheitstechnik: Einsatz in Reflexvisieren / Zielfernrohren und Lichtschranken
- Messtechnik: Abstandsmessung
- Automatisierung: Lichtschranken und Drehgeber
Downloads

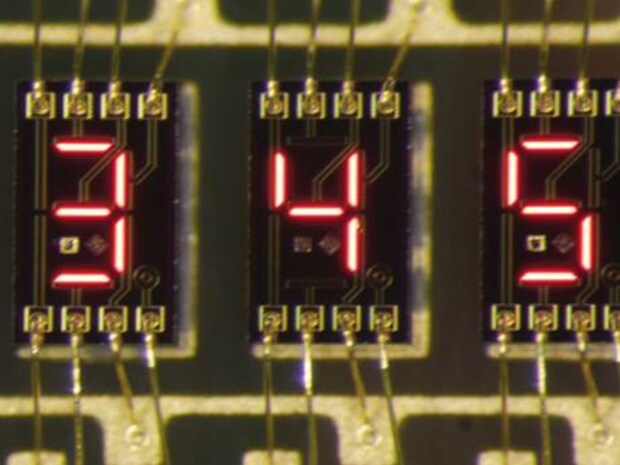

Miniatur-LED-Displaymodule von Jenoptik: effizient und stromsparend für optische Geräte
Unsere Miniatur-LED-Display-Module überzeugen durch hohen Kontrast – auch bei schwierigen Lichtverhältnissen. Sie sind durch ihren niedrigen Stromverbrauch besonders gut zur Informationseinspiegelung in Batterie betriebenen, mobilen optischen Geräten geeignet.
Miniatur-LED-Displaymodule von Jenoptik: effizient und stromsparend für optische Geräte
Diese LED-Displaymodule basieren auf unseren roten LED-Displaychips der 2. Generation. Sie überzeugen, wie unsere LED-Punktstrahler, durch hohe Effizienz. Die Variation des Betriebsstroms vom Nanoampere- bis zum Milliampere-Bereich bewirkt eine Intensitätsdynamik über einen sehr großen Bereich.
Miniaturdisplays – in optische Wege einspiegeln
Ein Miniaturdisplay kann in ein Fernglas oder ein medizintechnisches Gerät eingespiegelt werden. Dadurch sind Displayinformationen und Objekt gleichzeitig sichtbar. Die Displays sind hocheffizient und können in ihrer Helligkeit sowohl auf dunkle als auch auf sehr helle Umgebungen angepasst werden. Dadurch ist ihre Anzeige auch bei schwierigen Lichtverhältnissen sehr gut lesbar. Das ist zum Beispiel in der mobilen Entfernungs- und Geschwindigkeitsmessung von Vorteil, wobei der geringe Energieverbrauch für eine lange Batterielebensdauer sorgt.
Vorteile LED-Displaymodule
- Effizient: Hohe Lichtstärke, niedriger Stromverbrauch für lange Batterielebensdauer
- Variabel: Intensitätsdynamik über sehr großen Bereich
- Ablesbarkeit: hoher Kontrast, bestens lesbar auch bei schwierigen Lichtverhältnissen
- Vielseitig: In verschiedensten Branchen und Bereichen einsetzbar
- Kundenspezifisch: An Ihre individuellen Anforderungen anpassbar
Anwendungen LED-Displaymodule
- Medizintechnik: zur Informationseinspiegelung in Okulare bei minimalinvasiven Operationen oder endoskopischen Untersuchungen
- Verkehrssicherheit: für die Entfernungs- und Geschwindigkeitsmessung
- Messtechnik: zur Informationseinblendung in optische Messgeräte, Rangefinder und Ferngläser
- Life Science: für Informationseinspiegelung in Sportbrillen und Head-up-Displays
Downloads

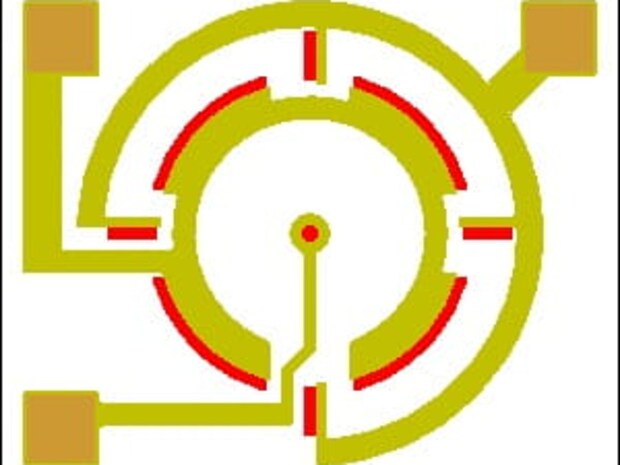

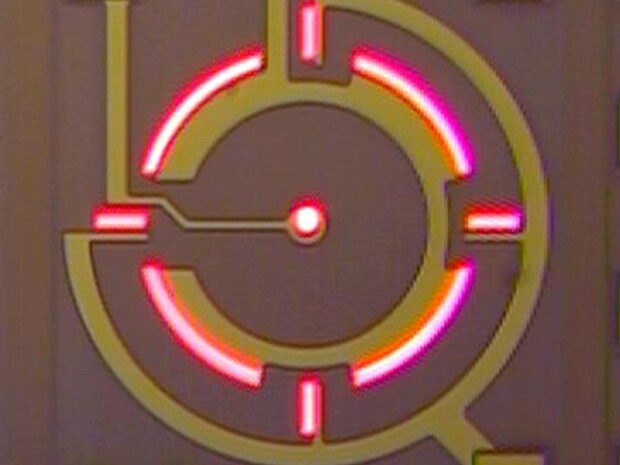

Zielkreuz LEDs von Jenoptik
Unsere Zielkreuz-LEDs überzeugen durch Effizienz, Homogenität und selektive Ansteuerung. Durch das patentierte Produktionsverfahren kann auf den Einsatz von Masken und Vergüssen auf dem Chip verzichtet werden, wodurch sie sich besonders für die Einspiegelung in batteriebetriebenen Zieloptiken eignen.
Jenoptik Zielkreuz LEDs emittieren bei einer Wellenlänge von 650 nm und sind besonders auf Energieeffizienz optimiert. Eine sichtbare Emission des roten Lichts ist je nach Segmentgröße bereits ab einem Strom von 300 nA zu erkennen. Dies garantiert eine sehr lange Batterielebensdauer in mobilen Geräten wie Reflexvisieren. Alle Segmente eines Layouts, z.B. Punkt, Kreis, Kreuz, o.Ä. können selektiv ansteuerbar produziert werden, wodurch der Nutzen einer LED in einer Zieloptik um ein Vielfaches erhöht werden kann. Durch optimierte Chip-on-board-Designs sind die LEDs für den Einsatz in Reflex-Visieren optimiert und besonders reflektions-arm.
Jenoptik bietet ein allgemein verfügbares Produkt an, doch der Fokus liegt auf kundenspezifische LED Emitter-Layouts. Durch unsere Expertise im Chip-Design und in der Halbleiterproduktion ermöglichen wir es unseren Kunden, Ihre Zielkreuz-Wunschdesigns in Ihren Optiken zu integrieren, wodurch sie sich vom Wettbewerb differenzieren können.
Vorteile Zielkreuz-LEDs
- Effizient: Hohe Lichtstärke, niedriger Stromverbrauch für lange Batterielebensdauer
- Variabel: Intensitätsdynamik über sehr großen Bereich
- Vielseitig: individuelle Ansteuerung einzelner Leuchtsegmente
- Kundenspezifisch: Emitter-Layout ist vollständig an die Wünsche und Bedürfnisse unserer Kunden anpassbar
Anwendungen Zielkreuz-LEDs
- Sicherheitstechnik: Einspiegelung von Zielhilfen in Visiere, Fernrohre, Ferngläser und andere optische Systeme
