Dioden-Laser-Entfernungsmesser: Extrem kompakte Module für die Integration in portable Systeme

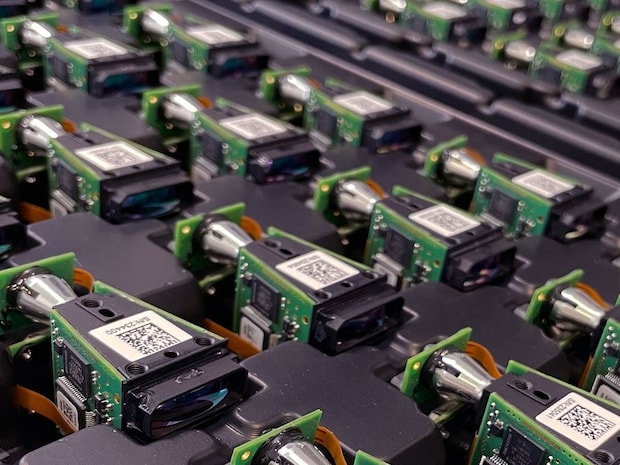

laser rangefinder_gruppe

Die Dioden-Laser-Entfernungsmesser-Module (DLEM) von Jenoptik messen Distanzen zu Zielen präzise und mit einer Reichweite von bis zu 20 Kilometern. Mit ihrer äußerst kompakten Bauform und ihrem niedrigen Gewicht von 25 bis 160 Gramm sind die Geräte der DLEM-Familie die kleinsten und leichtesten Messgeräte ihrer Reichweitenklasse. Sie sind sehr effizient und verbrauchen im Stand-by- und Betriebsmodus nur wenig Energie. Daher eignen sie sich perfekt für die Integration in mobile und handgehaltene Systeme, zum Beispiel tragbare Beobachtungsgeräte.

Die Module arbeiten mit 1,5 Mikrometer Dioden-Lasern und sind augensicher. Die verwendete Wellenlänge ist weder für das menschliche Auge noch für Restlichtverstärker sichtbar. Die Geräte sind somit für die taktische Verwendung prädestiniert. Die Laser-Entfernungsmesser messen unterschiedlichste Ziele äußerst präzise und sehr schnell – selbst bei schlechter Sicht und unter extremen Temperaturen.

Die Geräte der DLEM-Serie von Jenoptik verfügen über die gleiche Kommunikationsschnittstelle. Dadurch nutzen Sie die Steuerungs-Software für Ihre Geräte modellübergreifend.

Vorteile

  • Robust: Hohe Schockfestigkeit und großer Einsatztemperatur-Bereich
  • Kompakt: Äußerst leichte und kleine Bauform von Kundenlösungen möglich
  • Langlebig: Geringe Ausfallraten und hohe MTBF reduziert die Gesamtkosten für den Integrator
  • Energiesparend: Niedriger Stromverbrauch schont die Batterie und verlängert somit die Einsatzzeiten
  • Kontinuierliche Messung: Verfolgen von Zielen dank kontinuierlicher Entfernungsmessung mit bis zu 25 Hz
  • Symmetrische Strahldivergenz: Macht eine bevorzugte Einbaulage unnötig und erhöht die Flexibilität bei der Integration
  • Technologisch ausgereift: Mehr als 40 Jahre Erfahrung in der Entwicklung von Laser-Entfernungsmessern von Jenoptik

Anwendungsgebiete

  • Beobachtungssystem
  • Sensorboxen für Fahrzeuge, Schiffe und Fluggeräte
  • Zieloptiken
  • Feuerleitsysteme
  • Satelliten und Raumfahrtanwendungen

Produktansichten

NEU | DLEM 17 – äußerst kompakter 8 km-Entfernungsmesser (2 km gegen kleine Ziele)

DLEM 17

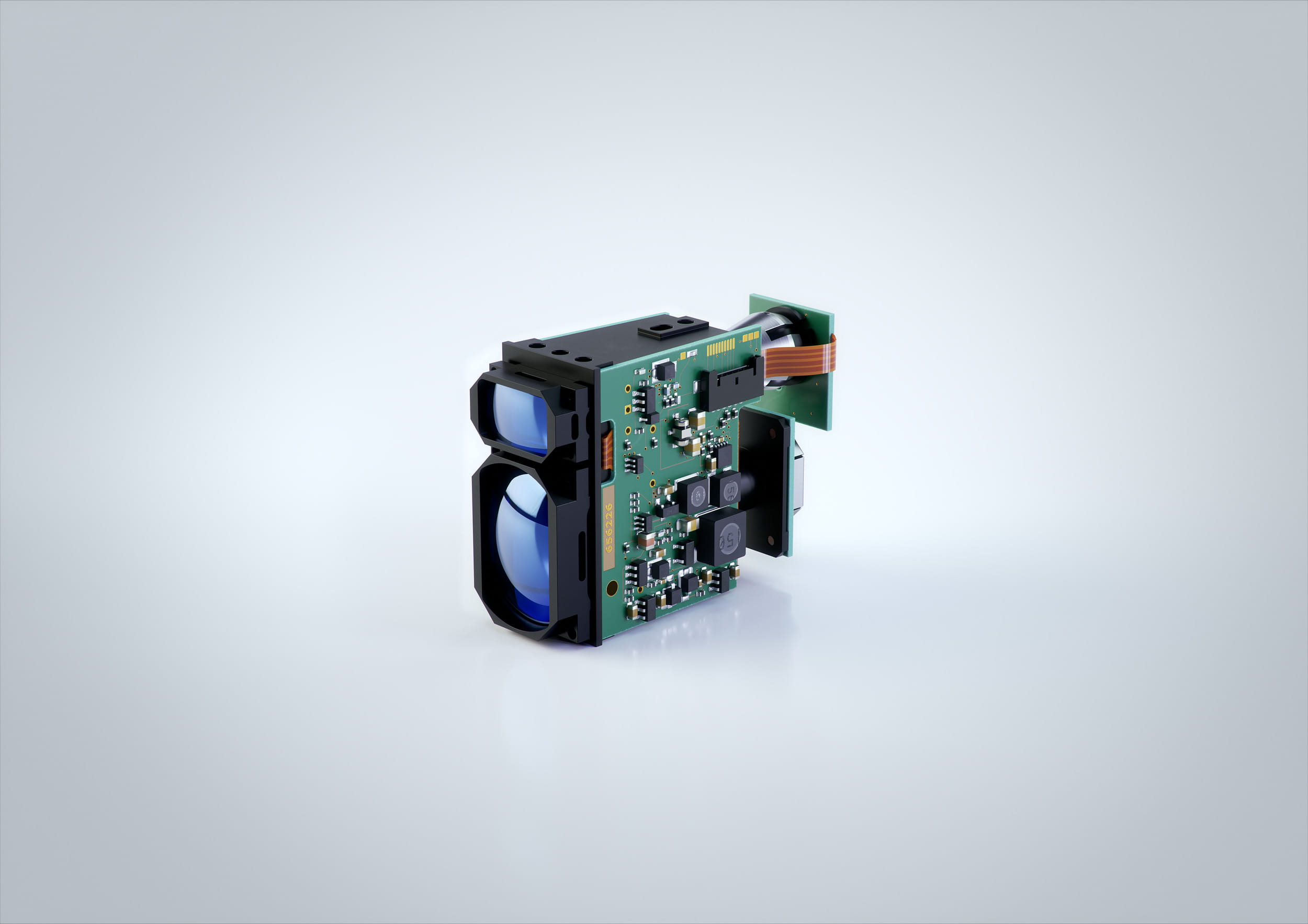

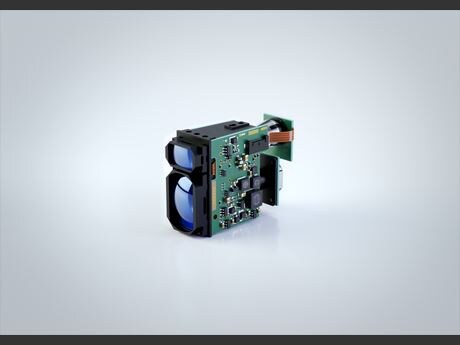

DLEM 17 und DLEM 20 Laser Rangefinder Module

Das DLEM 17 ist der kleinste und leichteste Laser-Entfernungsmesser seiner Reichweitenklasse.

Mit einem sehr niedrigen Gewicht von weniger als 25 Gramm misst das DLEM 17 Ziele in bis zu 8 Kilometer Entfernung mit einer Messgenauigkeit von besser als 1 Meter. Das stoß- und schockfeste Modul ist dank seiner geringen Größe, seiner robusten Bauweise und seinem niedrigen Energieverbrauch optimal für handgehaltene opto-elektronische Systeme und UAV-Anwendungen geeignet.

Typische Anwendungen

  • Handgehaltene Beobachtungssysteme
  • Waffenmontierte Feuerleitsysteme
  • Kardanische Aufhängungen für UAV/UAGV
  • Sensoren zur Kollisionsvermeidung sowie Landung und Andocken von Nutzlasten in Raumfahrtanwendungen

DLEM 20 – hochpräziser 5 km-Entfernungsmesser

DLEM 20

DLEM 20 Laser Rangefinder Module

Das DLEM 20 ist der genaueste Laser-Entfernungsmesser seiner Reichweitenklasse.

Mit einem niedrigen Gewicht von weniger als 30 Gramm misst das DLEM 20 Ziele in bis zu 5 Kilometer Entfernung mit einer Messgenauigkeit von weniger als 0,5 Meter. Das stoß- und schocksichere Modul ist dank seiner geringen Größe, seiner robusten Bauweise und seinem niedrigen Energieverbrauch optimal für handgehaltene opto-elektronische Systeme und UAV-Anwendungen geeignet.

Typische Anwendungen

  • Handgehaltene Beobachtungssysteme
  • Waffenmontierte Feuerleitsysteme
  • Kardanische Aufhängungen für UAV/UAGV
  • Sensoren zur Kollisionsvermeidung sowie Landung und Andocken von Nutzlasten in Raumfahrtanwendungen

NEU | DLEM 20LE – kompakter 8 km-Entfernungsmesser (2,5 km gegen kleine Ziele)

DLEM 20LE

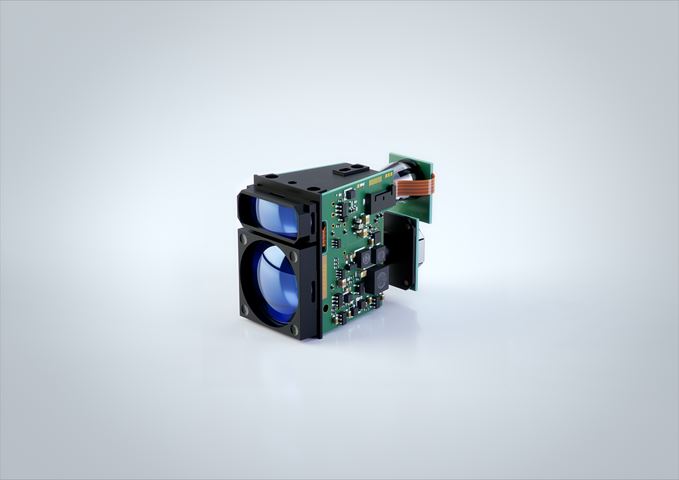

DLEM 20LE mit Quarter (Groessenvergleich)

Das DLEM 20LE ist eine verbesserte Version des DLEM 20.

Das DLEM 20LE hat dasselbe Gewicht (30 g), dieselbe mechanische Schnittstelle wie das DLEM 20 und kann Ziele bis zu 8 km weit mit einer Genauigkeit von besser 1 Meter erfassen und hat im Vergleich zum DLEM 20 eine um 25 % höhere Reichweite bei kleinen Zielen. Dank seiner außergewöhnlich kompakten Größe, seines geringen Energieverbrauchs und seiner robusten, stoßfesten Konstruktion ist das DLEM 20LE ideal für handgehaltene opto-elektronische Systeme und UAV-Anwendungen.

Typische Anwendungen

  • Handgehaltene Beobachtungssysteme
  • Waffenmontierte Feuerleitsysteme
  • Sensoren für UAV/UGV Gimbals
  • Kollisionsvermeidung, Landung und Andocken von Nutzlasten in Raumfahrtanwendungen

DLEM 30 – ökonomischer und leichter 14 km-Entfernungsmesser

DLEM 30

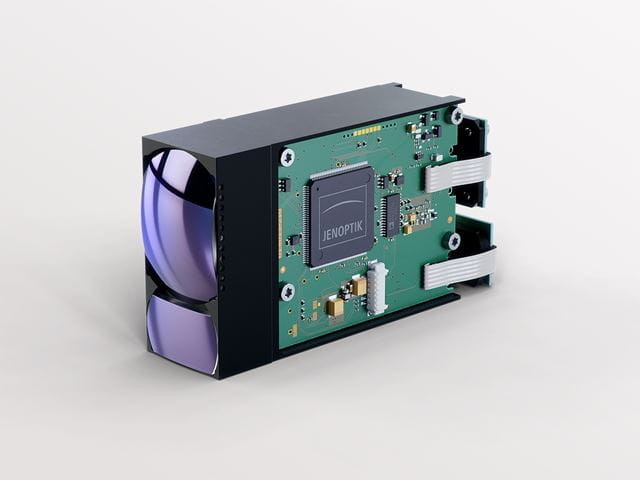

DLEM 30 Laser Rangefinder Module

Das DLEM 30 misst Entfernungen bis zu 14 Kilometer mit einer Genauigkeit von einem Meter und einer Messrate bis zu 25 Hz.

Mit einem Gewicht von weniger als 95 Gramm zählt das DLEM 30 zu den kleinsten und leichtesten Geräten seiner Leistungsklasse.
Der hohe Einsatztemperaturbereich ermöglicht die Nutzung auch unter extremen klimatischen Bedingungen in allen Klimazonen.
Die geringen Ausfallraten resultieren in geringen Gesamtkosten über die Lebensdauer verglichen mit Wettbewerbern der gleichen Reichweitenklasse.

Typische Anwendungen

  • Multi-Sensor Boxen
  • Mobile Feuerleitsysteme
  • Kardanische Aufhängungen für UAV/UAGV

DLEM 45 – ökonomischer und leichter 20 km-Entfernungsmesser

DLEM 45

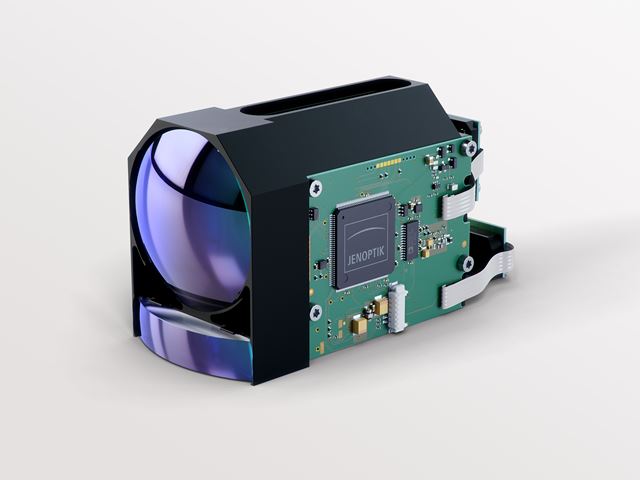

DLEM 45 Laser Rangefinder Module

Das DLEM 45 misst Entfernungen bis zu 20 Kilometer mit einer Genauigkeit von einem Meter und einer Messrate bis zu 25 Hz.

Mit einem Gewicht von weniger als 160 Gramm zählt das DLEM 45 zu den kleinsten und leichtesten Geräten seiner Leistungsklasse.
Der hohe Einsatztemperaturbereich ermöglicht die Nutzung auch unter extremen klimatischen Bedingungen in allen Klimazonen.
Die geringen Ausfallraten resultieren in geringen Gesamtkosten über die Lebensdauer verglichen mit Wettbewerbern der gleichen Reichweitenklasse.

Typische Anwendungen

  • Multi-Sensor Boxen
  • Mobile Feuerleitsysteme
  • Kardanische Aufhängungen für UAV/UAGV
