Optimierte Solarzellen-Herstellung: Kosteneffizienz und Technologie-Loop dank hochpräziser Laser-Komponenten

In einer Welt, die zunehmend durch den Klimawandel und die Erschöpfung fossiler Brennstoffe herausgefordert wird, ist der Umstieg auf nachhaltige Energiequellen unerlässlich. Photovoltaiksysteme bieten nicht nur eine umweltfreundliche Alternative zu herkömmlichen fossilen Brennstoffen, sondern zeichnen sich auch durch ihre Effizienz und Leistungsfähigkeit aus. Unsere Komponenten und Systeme für die Lasermaterialbearbeitung spielen dabei eine entscheidende Rolle und ermöglichen die kosten- und technologieoptimierte Herstellung modernster Solarzellen der nächsten Generation.

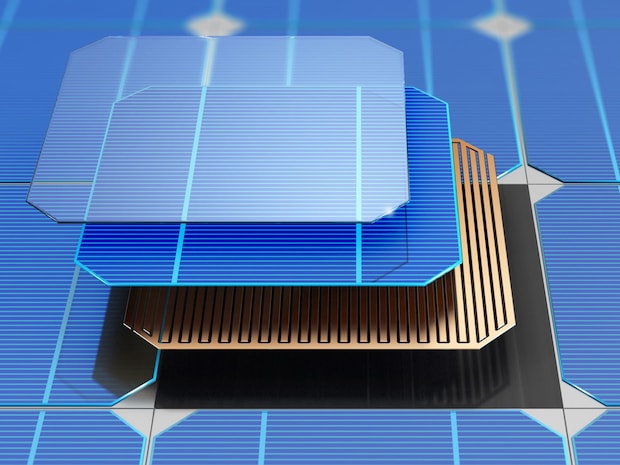

Hochpräzise Strukturierung von Solarzellen

Kein Alt Text hinterlegt.

Die Laserbearbeitung spielt bei der Herstellung von Dünnschicht-Solarzellen eine entscheidende Rolle, insbesondere bei der Strukturierung von Zellverbindungen und der Isolierung von Modulkanten. Hochentwickelte optische Komponenten, wie z.B. die F-Theta- Objektive von Jenoptik, ermöglichen die Realisierung von sehr schmalen und akkuraten Strukturen auf Solarzellen. Damit sind F-Theta-Objektive unverzichtbar, um bei verschiedenen Aufgaben wie Laserstrukturierung, Löten oder Markieren kontinuierlich hochpräzise Ergebnisse zu erzielen. Für viele Anwendungen ist der Einsatz von Ultrakurzpulslasern unabdingbar. Das F-Theta-Objektiv muss in der Lage sein, dessen Leistung über einen langen Zeitraum aufrechtzuerhalten.

Wichtige Überlegungen für High-End-Lasersysteme:

  • Schutz des Substrats: Die Unversehrtheit des Substrats und der darunter liegenden Schichten muss gewährleistet sein, insbesondere bei empfindlichen Strukturen unter 100 Nanometern.
  • Qualitätsmanagement: Ein effektives Management von Partikelrückständen, thermischen Effekten und Gratbildung an den Kanten ist entscheidend für die Aufrechterhaltung qualitativ hochwertiger Ergebnisse.
  • Optimierte Prozessparameter: Die sorgfältige Berücksichtigung von Luftdruck, Pulsformung und Nachbearbeitungstechniken verbessert die Gesamtqualität. Der Einsatz hybrider Verfahren wie der thermochemischen Ablation kann spezifische Herausforderungen bei der Strukturierung von Materialien wie Indium-Zinn-Oxid (ITO) wirksam angehen.

Erweitern Sie Ihre Grenzen und profitieren Sie von den optimierten Eigenschaften unserer F-Theta Objektive:

  • Große Scanfelder
  • Große Fokuslängen
  • Hervorragende Homogenität des Fokus über das gesamte Feld
  • Hohe Strahlstabilität
HTML picture-Element

Hochleistungskomponenten für die nächste Generation von Solarzellentechnik

Die hochleistungsfähigen F-Theta-Objektive von Jenoptik bieten die optimale Lösung, um unerwünschte Rückreflexionen zu minimieren und die Präzision sowie Qualität Ihrer Laserprozesse signifikant zu steigern. Durch ihre homogene Fokusqualität gewährleisten sie eine konstante Strahlleistung über das gesamte Bearbeitungsfeld, selbst in der Großserienfertigung, und ermöglichen so eine effiziente und zuverlässige Produktion.

Entdecken Sie die neuen anwendungsspezifischen F-Theta Objektive

JENar™ APTAline™ 429-515...540-339-AL

Parameter
Brennweite429 mm
Wellenlänge515 - 540 nm
Scanfeld (X x Y); Ø(240 mm x 240 mm); 339 mm
max. Scanwinkel (Bilddiagonale)± 22.8°
Arbeitsabstand547.7 mm
X/Y-Spiegelwinkel± 8.0
Flansch-Fokusabstand629.5 mm
Eingangsstrahl Ø 1/e²16.0 mm
Fokusgröße Ø 1/e²26.9 µm
a117.00 mm
a232.51 mm
Telezentrie (nur F-Theta | mit Scanner)12.4° | 12.4°
Gruppenlaufzeitdispersion (GDD)3328 fs²
LIDT-Beschichtung gepulst; CW1.25 J/cm² * (τ/[ns])0.35; 1.25 MW/cm²
LIDT-System gepulst; CW1.25 J/cm² * (τ/[ns])0.35; 1.25 MW/cm²
Gewicht1.5 kg
Bestellnummer739668
Passend für Ihre Anwendung? Finden Sie es heraus:

JENar™ APTAline™ 420-355-353-AL

Parameter
Brennweite420 mm
Wellenlänge355 nm
Scanfeld (X x Y); Ø(250 mm x 250 mm); 353 mm
Max. Scanwinkel (Bilddiagonale)± 24.0°
Arbeitsabstand496.0 mm
X/Y-Spiegelwinkel± 8.5
Flansch-Fokusabstand572.0 mm
Eingangsstrahl Ø 1/e²15.0 mm
Fokusgröße Ø 1/e²18.9 µm
a117.00 mm
a235.1 mm
Telezentrie (nur F-Theta | mit Scanner)14.7° | 14.7°
Gruppenlaufzeitdispersion (GDD)6350 fs²
LIDT-Beschichtung gepulst; CW0.5 J/cm² * (τ/[ns])0.4 ; 0.5 MW/cm²
LIDT-System gepulst; CW0.5 J/cm² * (τ/[ns])0.4; 0.5 MW/cm²
Gewicht1.4 kg
Bestellnummer739569
Passend für Ihre Anwendung? Finden Sie es heraus:

Sie wollen das volle Potenzial Ihrer Prozesse ausschöpfen?

Dann sind Sie bei Jenoptik an der richtigen Adresse. Wir bieten Ihnen ein umfassendes Angebot an maßgeschneiderten optischen Lösungen für Ihre spezifischen Anwendungsanforderungen. Egal, ob hochpräzise Laserstrukturierung, Lasermarkierung oder Laserdotierung: Unser Portfolio umfasst F-Theta-Objektive für hohe und niedrige Leistungen und bietet maßgeschneiderte Konfigurationen für spezifische Anforderungen. Unser Angebot wird durch fortschrittliche Strahlformungslösungen und innovative optische und mikrooptische Komponenten ergänzt. Unsere Strahlaufweiter mit festem oder variablen Zoom sind wahre Alleskönner. Sie bieten maximale Flexibilität und sind mit manueller oder motorischer Verstellung erhältlich.
