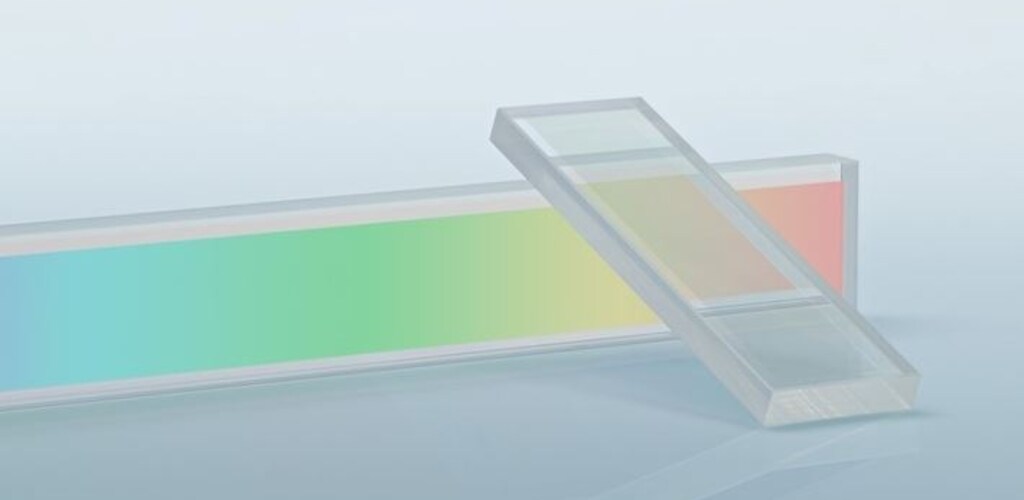

Diffraktive Gitter: Präzise, periodische Strukturen für maßgeschneidertes, gebeugtes Licht.
Werfen Sie einen Blick auf die gängigsten Arten von Beugungsgittern, die wir anbieten:
Binäre Gitter
- Einfachste Art von Beugungsgittern, bestehend aus einer periodischen Struktur mit zwei Tiefenstufen.
- Wird für Anwendungen wie Strahlteilung und Wellenlängenmultiplexing verwendet.
- Ähnlich wie binäre Gitter, jedoch mit mehreren Tiefenstufen.
- Wird für Anwendungen wie Strahlteilung und Wellenlängenmultiplexing verwendet.
- Entwickelt, um die Beugungseffizienz einer bestimmten Ordnung zu maximieren.
- Wird für Anwendungen wie Spektroskopie und Wellenlängenmultiplexing verwendet.

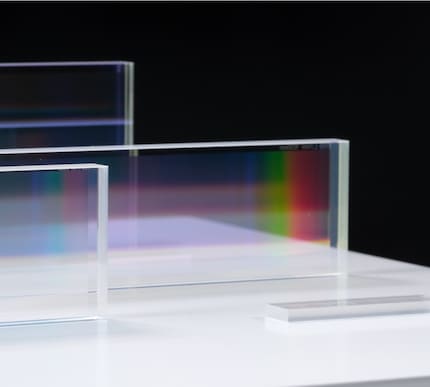

Puls-Kompressionsgitter
- Entwickelt, um Laserpulse im Zeitbereich zu komprimieren.
- Für Anwendungen wie ultraschnelle Laserbearbeitung und Spektroskopie.
Maximieren Sie die Effizienz und Genauigkeit Ihrer anspruchsvollen Anwendungen

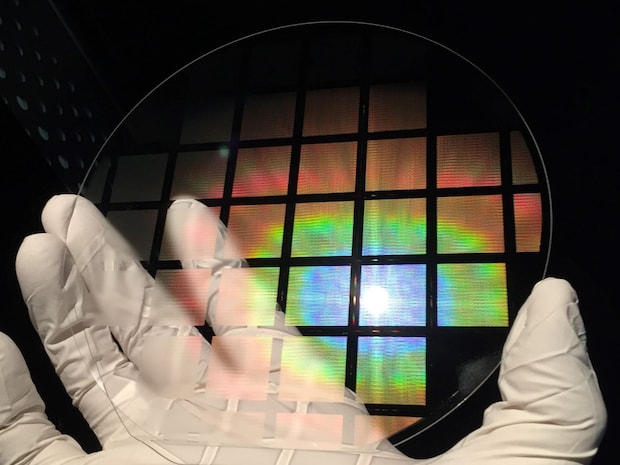

Unser Expertenteam kombiniert exzellentes Design mit modernster Lithografietechnologie, einschließlich E-Beam-Lithografie, Laserlithografie, Maskenkontaktlithografie, Stepper-Lithografie (binär und mehrstufig) und Graustufenlithografie, um diffraktive Gitter mit verschiedenen Profilen – wie binäre, mehrstufige und Balzed-Gitter – aus unterschiedlichen Materialien herzustellen. Diese Flexibilität ermöglicht es uns, Ihnen die für Ihre Anwendung am besten geeignete Lösung anzubieten, von UV- bis hin zu IR-Wellenlängen.
Nutzen Sie unser Fachwissen und profitieren Sie von unseren umfassenden Kompetenzen in der Entwicklung und Herstellung von Hochleistungs-Beugungsgittern.
Unsere Lösungen bieten folgende Vorteile:
- Optimierte Strahlqualität
- Höchste Schadensschwellen
- Hervorragende Effizienz
- Für Hochleistungsanwendungen
- Geringer Streuverlust
- Verfügbar als Transmission oder Reflexion
- Für eine Vielzahl von Wellenlängen
Entdecken Sie die Möglichkeiten und wenden Sie sich direkt an unsere Experten!
Produktempfehlungen
Jenoptik-Kompetenz für Photonische Systeme
Entdecken Sie die Leistungsfähigkeit des umfassenden optischen Technologieportfolios von Jenoptik – eine einzigartige Kombination aus klassischer Optik, fortschrittlicher Mikrooptik, Laserquellen und vollständigen Lasersystemen. Diese einzigartige Fähigkeit macht Jenoptik zu einem der wenigen Unternehmen weltweit, das über eine solche umfassende Photonik-Kompetenz verfügt.
Durch die Integration verschiedener Photonik-Technologien entwickelt Jenoptik maßgeschneiderte optische Module und Systeme, die perfekt auf Ihre spezifischen Anwendungen abgestimmt sind. Diese Synergien garantieren optimale Leistung, Präzision und Effizienz.
Vom Konzept bis zur Fertigstellung bietet Jenoptik einen umfassenden Service:
- Optisches und mikrooptisches Design
- Optomechanisches Design
- Fertigung
- Test und Messung
- Systemdesign und Integration
Mikrooptik-Fertigungsverfahren: flexibel und vielseitig

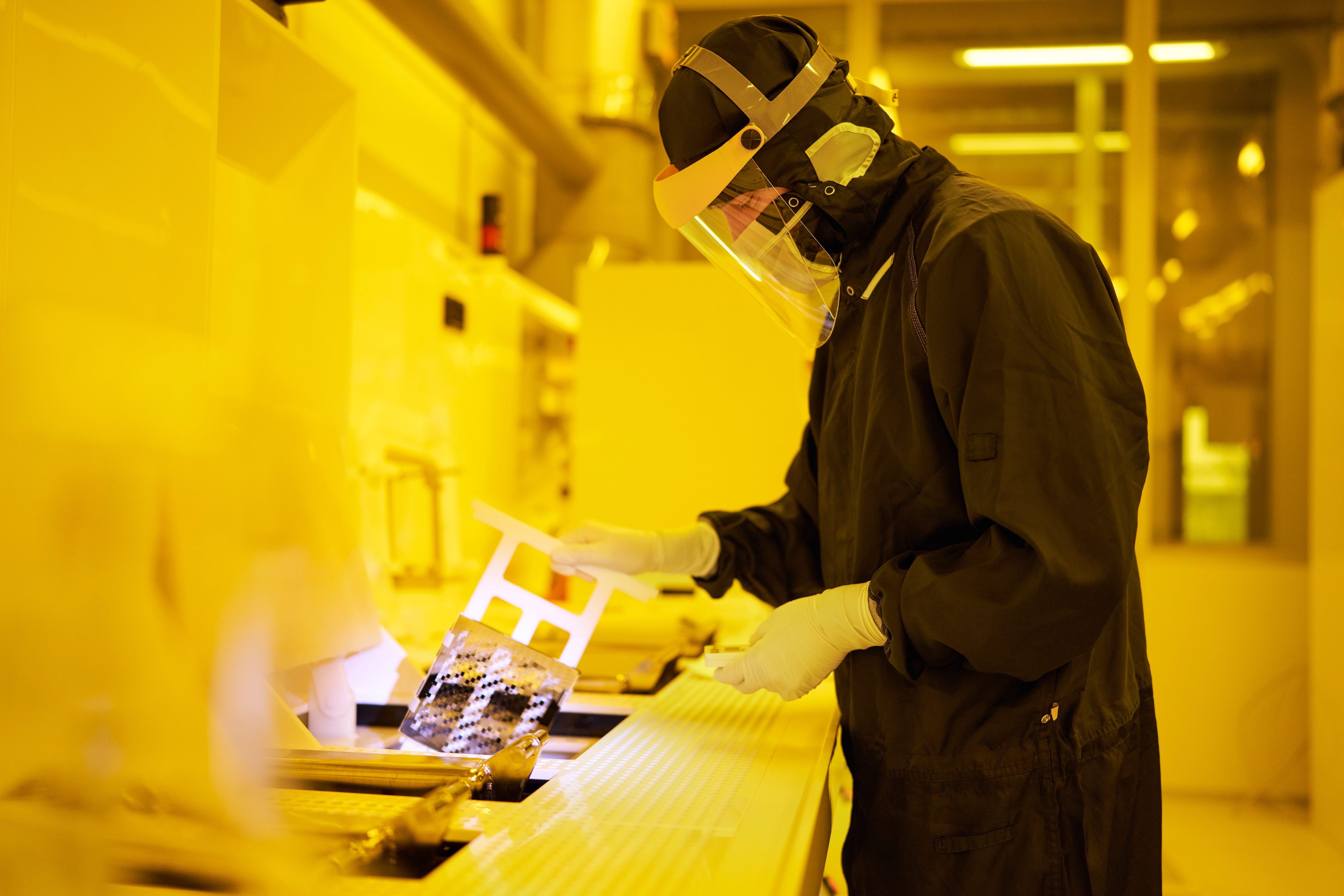

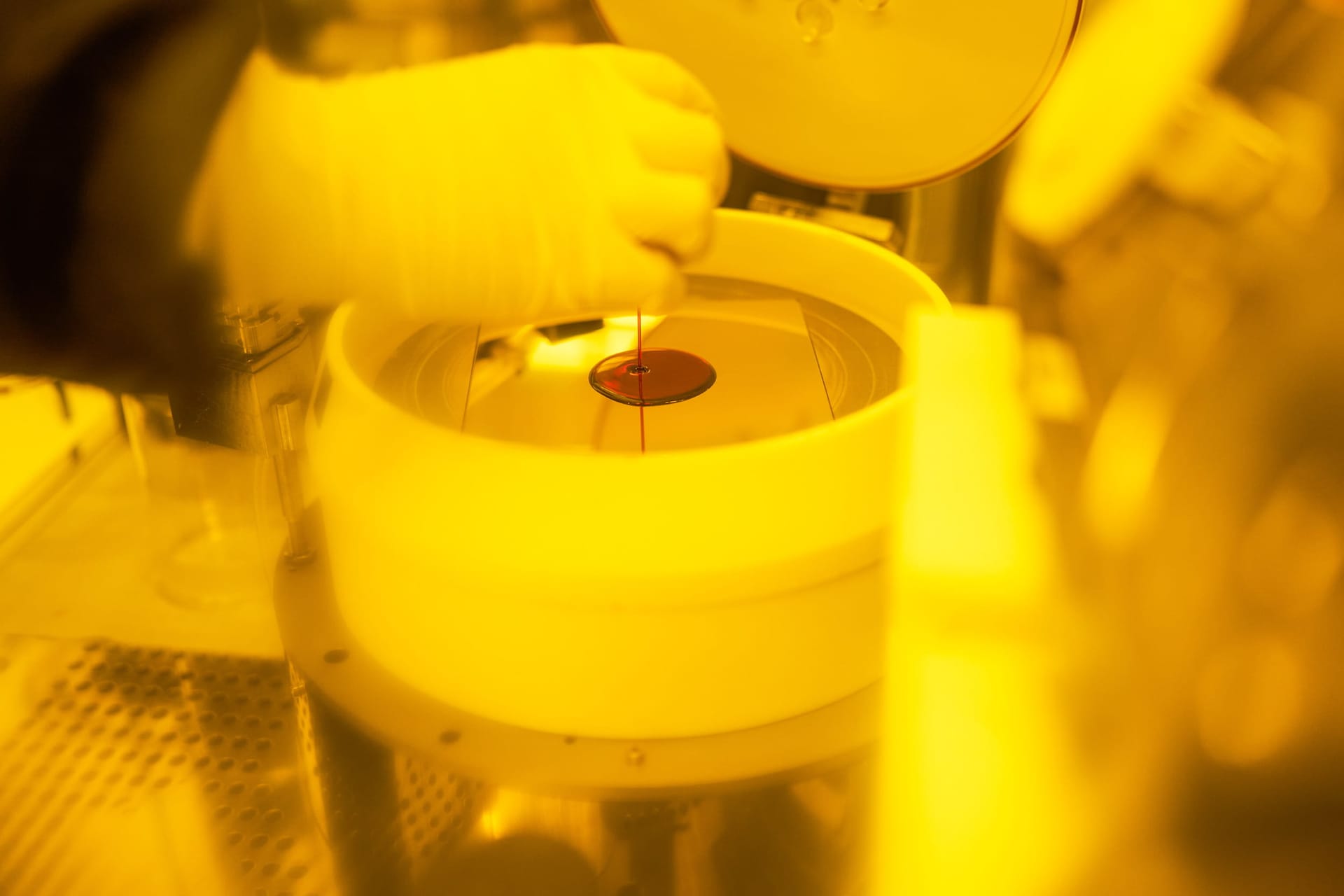

Bei Jenoptik bieten wir eine breite Palette an Mikrooptik-Fertigungsverfahren an, die auf verschiedene Materialien und Größen abgestimmt sind. Unser Fachwissen in der Mikrooptik-Fertigung ermöglicht es uns, hochpräzise optische Komponenten und Systeme für eine Vielzahl von Anwendungen herzustellen, einschließlich optischer Kommunikation, Lebenswissenschaften, industrieller Automatisierung und weiterer Bereiche.
Das umfassende Portfolio an Fertigungstechnologien von Jenoptik bietet Kunden eine Lösung aus einer Hand und sorgt mit Flexibilität, Anpassungsfähigkeit und Fachwissen für kürzere Entwicklungszeiten, eine verbesserte Produktleistung und geringere Produktionskosten.
Unsere Technologien zur Herstellung von Mikrooptiken umfassen:
- Lithografie: Wir verwenden verschiedene Lithografietechniken wie UV-Lithografie, Elektronenstrahllithografie und Nanoimprint-Lithografie, um Mikrooptikkomponenten auf verschiedenen Materialien zu strukturieren.
- Ätzen: Unsere Ätztechnologien (einschließlich Trocken- und Nassverfahren) ermöglichen die präzise Entfernung von Material zur Herstellung von Mikrooptikstrukturen.
- Abscheidung: Wir verwenden verschiedene Abscheidungstechniken wie Sputtern, Verdampfen und chemische Gasphasenabscheidung, um dünne Schichten aufzubringen und mikrooptische Komponenten herzustellen.
- Montage: Unsere Montagetechnologien, darunter Kleben, Ausrichten und Verpacken, ermöglichen die Integration mikrooptischer Komponenten in größere Systeme.
Unsere Technologien zur Herstellung von Mikrooptiken bieten eine umfassende Größenflexibilität, die von der Feature-Ebene bis hin zur Komponentenebene reicht:
- Feature-Ebene: Unterhalb der klassischen optischen Fertigungstechnologien, von Millimeter- bis hin zu Submikrometerauflösung, ideal für Anwendungen wie optische Sensorik, Spektroskopie und Mikroskopie.
- Komponentenebene: Von Millimeter- bis Zentimetergröße. Mit unseren Technologien können wir Mikrooptikkomponenten von wenigen Millimetern bis zu mehreren Zentimetern herstellen, die sich für Anwendungen wie optische Kommunikation, Lidar und industrielle Automatisierung eignen.
- Verfügbare Substratgeometrien: Wir bieten verschiedene Wafer- und Retikelformate.
Wir arbeiten mit einer Vielzahl von Materialien, darunter:
- Glas: Quarzglas und andere Glasarten werden zur Herstellung von mikrooptischen Komponenten wie Linsen, Prismen und Strahlteilern verwendet.
- Halbleiter: Silizium, Germanium und andere Halbleitermaterialien werden zur Herstellung von mikrooptischen Komponenten wie photonischen Kristallen, Wellenleitern und optischen Sensoren verwendet.
- Polymere: Polyimid, PMMA und andere Polymere werden für die Herstellung von mikrooptischen Komponenten wie optischen Fasern, Wellenleitern und Mikrolinsen verwendet.
- Kristalle: Quarz, Lithiumniobat und andere Kristalle werden für die Herstellung von mikrooptischen Komponenten wie optischen Resonatoren, Filtern und Modulatoren verwendet.
Die richtige Mikrooptik auswählen – Wissenswertes über Beugungsgitter
So funktioniert es
- Einfallendes Licht: Licht aus einer Quelle, z. B. einem Laser oder weißem Licht, wird auf das Beugungsgitter gerichtet. Beugung: Wenn das Licht durch das Gitter fällt, trifft es auf die schmalen Schlitze oder Rillen, die das Licht in bestimmten Winkeln ablenken oder beugen.
- Interferenz: Die gebeugten Lichtwellen aus jedem Schlitz oder jeder Rille interferieren miteinander und erzeugen ein Muster konstruktiver und destruktiver Interferenz.
- Spektrale Trennung: Das Interferenzmuster führt zur Trennung des Lichts in seine Bestandteile, die Spektralkomponenten, wobei jede Farbe in einem bestimmten Winkel gebeugt wird.
- Dispersion: Das gebeugte Licht wird über einen Winkelbereich gestreut oder verteilt, wodurch ein Farbspektrum entsteht.
Wichtige Parameter
- Gitterperiode: Der Abstand zwischen zwei benachbarten Schlitzen oder Rillen.
- Gitterabstand: Der Abstand zwischen zwei benachbarten Gitterlinien.
- Beugungswinkel: Der Winkel, in dem das Licht gebeugt wird.
- Spektrale Auflösung: Die Fähigkeit des Gitters, eng beieinander liegende Spektrallinien zu trennen.
Arten von Beugungsgittern
- Transmissionsgitter: Diese Gitter bestehen aus parallelen, regelmäßig angeordneten Rillen oder Schlitzen, die in ein transparentes Material wie Glas oder Kunststoff eingebettet sind. Sie teilen das einfallende Licht in verschiedene Farben auf, indem sie die Wellenlänge des Lichts beeinflussen.
- Reflexionsgitter: Im Gegensatz zu Transmissionsgittern werden Reflexionsgitter auf eine reflektierende Oberfläche wie Metall oder einen Spiegel aufgebracht. Sie reflektieren das Licht und spalten es in verschiedene Farben auf.
- Blazed-Gitter: Diese Gitter haben eine spezielle Oberflächenstruktur, die das Licht in eine bestimmte Richtung lenkt. Sie werden in der Lasertechnik und der optischen Kommunikation eingesetzt.
Anwendungen
- Spektroskopie: Beugungsgitter werden in der Spektroskopie verwendet, um die spektralen Eigenschaften von Licht wie Wellenlänge, Intensität und Polarisation zu analysieren.
- Optische Kommunikation: Optische Gitter werden in optischen Kommunikationssystemen zum Multiplexen und Demultiplexen von Signalen verwendet, um eine schnelle Datenübertragung zu ermöglichen.
- Lasertechnik: Hier werden optische Gitter zur Streuung und Manipulation von Laserlicht verwendet und ermöglichen Anwendungen wie die Lasermaterialbearbeitung und Spektroskopie.
- Astronomie: Optische Gitter in diesem Bereich in Teleskopen eingesetzt, um die spektralen Eigenschaften des Lichts von entfernten Sternen und Galaxien zu analysieren.
